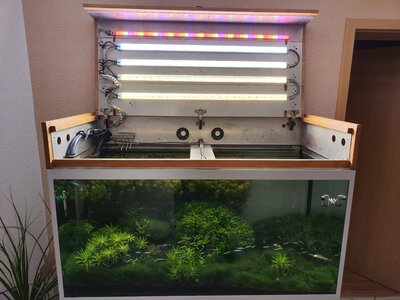

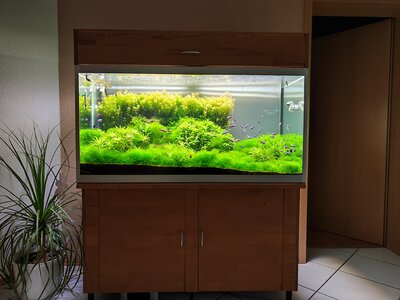

Aquarium mit Unterschrank und Abdeckung inkl. LED Beleuchtung

DaChris

Member
Rating - 100%
65   0   0
Wegen Hobbyaufgabe verkaufe ich mein komplettes Setup. Genaueres auf eBay Kleinanzeigen.


Zusatz:
Erweiterung Technik (Achtung, nur für Technikaffine Tüftler und Bastler!):
Folgende Technik ist aktuell noch zusätzlich verbaut und kann auf Wunsch und gegen Aufpreis (VB) mit erworben werden. Sollte das AQ ohne diese zusätzliche Technik abgeholt werden, kann Diese auch separat erworben werden.

Steuerung von diversen Funktionen über zwei Siemens Logo Controller (frei Programmierbar). Verbaut in einem 2-Reihigen Verteilerkasten im Unterschrank, inkl. 24V und 12V Netzteilen und Abgangsklemmen.

Funktionen:
- Schaltbare Steckdose, (Zeitprogramm, Wochenzeitschaltuhr). Um Energie zu sparen habe ich diese Steckdose benutzt, um den Heizstab nachts zu sperren, um nur tagsüber zu heizen, wenn die Solaranlage Strom erzeugt. Die Steckdose könnte auch für eine Pumpe, für die aktive Kühlung der LED-Leisten im Deckel verwendet werden.
- Hintergrundbeleuchtung (Schaltbare Steckdose, Zeitprogramm, Wochenzeitschaltuhr)
- Mondlicht (Schaltbare Steckdose, Zeitprogramm, Wochenzeitschaltuhr)
- Belüftung Abdeckung (2x Lüfter 12V), Direktabgang (Schaltbar über Zeitprogramm, Wochenzeitschaltuhr). Wegen Kondenswasserbildung über Nacht wurden diese Lüfter Nachts betrieben.
- Automatische Düngung von Mikro- und Makrodüngern mittels 4 Dosierpumpen, die separat über verschiedene Zeiten angesteuert werden können. Die Tageszeit, sowie die Dosiermenge kann in der Software parametriert werden.
- Ansteuerung CO2 Ventil, Steckdose 230V, schaltbar über Zeitprogramm, Wochenzeitschaltuhr (Nachtabschaltung). Zusätzlich wird das Ventil bei Bedarf eingeschaltet. Diese erfolgt über einen autark betriebenen PH-Controller.
- Ansteuerung Ventil Osmosewasser: Verdunstungswasser wird über Frischwasser, in meinem Falle Osmose, aufgefüllt. Zu viel Wasser wird verdrängt und läuft über einen Ablauf ab. Dieses Frischwasser wird außerdem zur aktiven Kühlung erst durch die LED-Leisten geleitet, bevor es ins Becken fliesst.
- Ansteuerung Ventil (Direktabgang) Wasserablauf und Ansteuerung Ventil Wasserzulauf (Direktabgang): Automatischer Wasserwechsel, einstellbar über Wochenzeitprogramm. Wassermengen können in der Software geändert werden. Die Mengen werden mittels Durckflusssensoren (Impulse) erfasst und gezählt. Die jeweiligen Grenzwerte steuern die entsprechende Ventile wieder zu. Während des Wasserwechsels wird das CO2 Ventil bzw. der PH-Controller abgeschaltet. Das Frischwasser wird bei mir konstant mit 24°C zugeführt. Nahc Beendigung des Wasserwechselvorgangs werden entsprechend eingestellte Dünger zugeführt. Die Mengen sind ebenfalls wieder frei einstellbar in der Software. Man kann also die Mengen so einstellen, dass die Menge an gewechselten Wasser auf gedüngt werden kann.
- Schlauchplatzüberwachung: Wenn nach öffnen des Ventils Wasserzulauf innerhalb einer bestimmten Zeit keine Impulse gemeldet werden, schaltet das Ventil Wasserzulauf wieder ab.
- Überlaufsicherung: Sollte der Ablauf verstopft sein und das Wasser kann nicht abfliessen bei Verdrängung wird, ein Überlauf mittels Elektroden überwacht. Es wird dann zur Sicherheit das Zulaufventil hardwaremässig (Relais) ausgeschaltet (Zwangs-Zu).

Zusätzlich können sämtliche Funktionen mit verbauten Miniaturtastern ein und aus geschalten werden.

Hardware (passend zum Regelsystem):
- Diverse Steckdosen 230V verteilt im Unterschrank für Filterpumpe etc. (Direkt), teilweise schaltbar über Zeitprogramme
- PH-Controller zur Regelung des PH-Werts, bzw. des CO2 Gehalts
- CO2 Diffuser im Aussenfilterkreislauf
- CO2 Ventil
- Wasserventil Zulauf
- Wasserventil Ablauf
- Wasserventil Osmose
- Mischbatterie Frischwasser (Warm- und Kaltwasseranschluss notwendig)
- Durchflussmesser Abwasser
- Durchflussmesser Frischwasser
- 4 Babytrinkflaschen als Behälter für Düngermittel
- 4 Dosierpumpen
- 4 Miniaturtaster im Deckel zur Handbedienung Düngerzufuhr
- 8 Miniaturtaster im Unterschrank zur Handbedienung für diverse Funktionen
- 3 Miniatur LED für Statusanzeigen (Frischwasserzufuhr läuft, Entleerung läuft, Osmosenwasser läuft)

Software (mit dabei):
Die Parameter und die Software in den Siemens Logos können mittels Schnittstellenkabel (nicht dabei) mit einem PC geändert.

Hinweis: Sehr von Vorteil wäre, wenn man bereits Erfahrungen mit der Programmierung von Siemens Logos hat. Das Programm ist sehr unübersichtlich, was sie Parametereingaben erschwert. Man sollte schon wissen was man tut! Aber lerning bei Doing funktioniert auch, wie auch bei mir.


Anhänge

  • IMG_20230113_155046.jpg
    4,5 MB · Aufrufe: 132
  • IMG_20230113_154850.jpg
    3,4 MB · Aufrufe: 120
Zuletzt bearbeitet:
