Marke Eigenbau neue LED Leuchte mit Spotwirkung

Tiegars

Member
Hallo ihr Bastler,

habe schon lange nicht mehr gebastelt. Nun war es wieder mal so weit. Für mein 60 Liter Weissglas Gasgarten ecken musste eine neue Leuchte her. Da das Layout hauptsächlich aus Steinen besteht wollte ich eben gewisse Stellen heraus stechen lassen. Ich habe mich somit für die Halterung die man Taschenlampen braucht entschieden. Der Vorteil ist die haben schon die Spotwirkung dabei :smile: und sie kühlen sehr gut.

Da ich vorhabe HCC zu Pflanzen brauche ich ein bisschen mehr Licht als sonst. Habe mich dann für die CREE XB-D R4 Emitter auf Mini-Star entschieden. Die Leds sind sehr klein und haben immer noch gute Werte. Ich bestrome die Leds mit 700mA. Das ergibt ca. 220Lumen pro Led. Aber zuerst einmal der Aufbau.

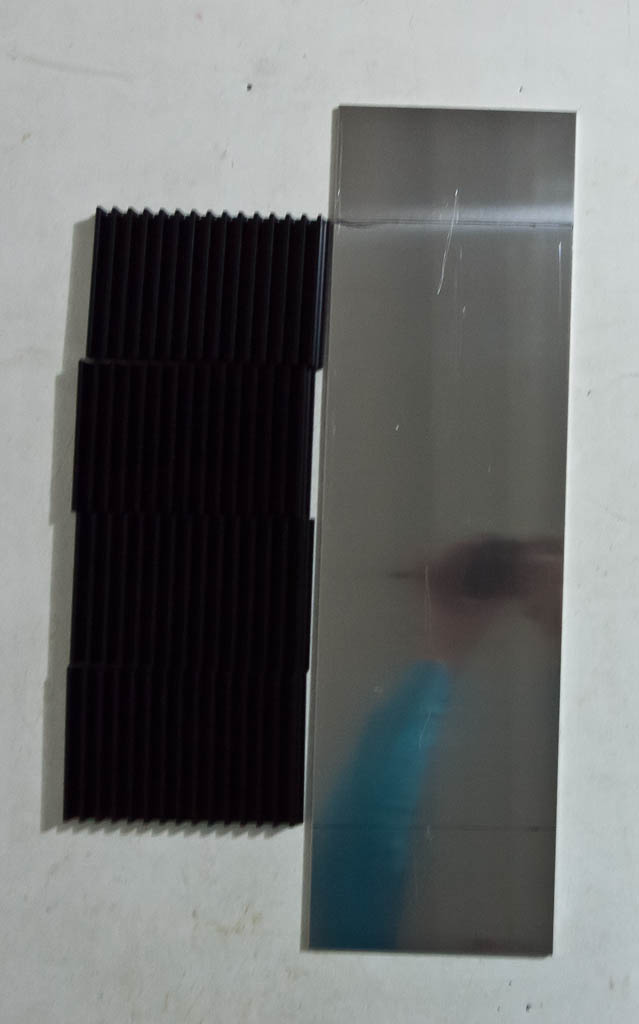

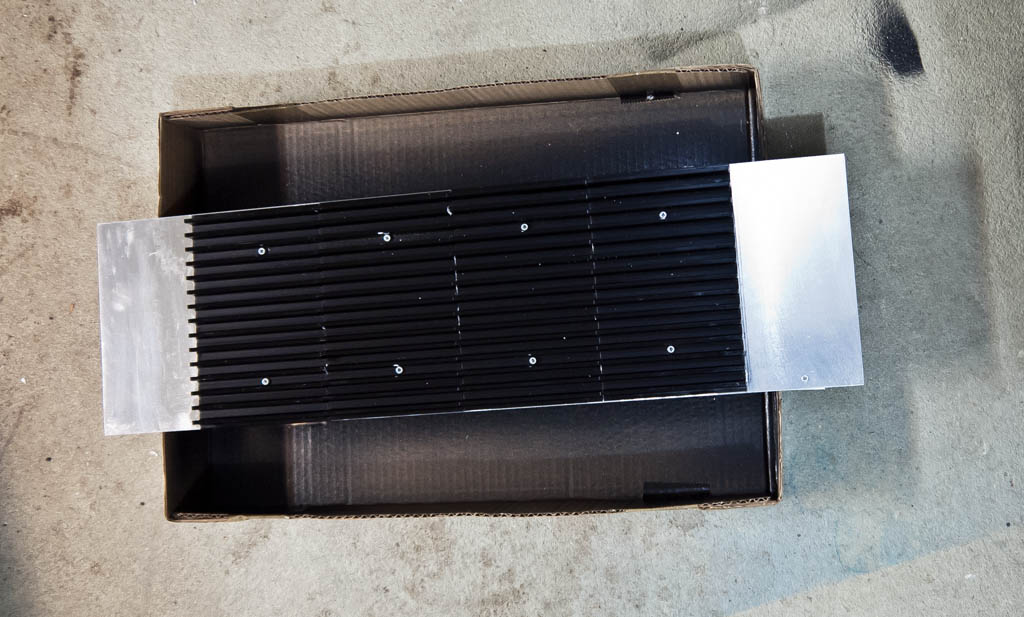

Mein Aufbau ist eigentlich immer gleich. Zuerst einmal nehme ich immer Aluminiumblech und befestigte dort drauf de Kühler.

Nun werden sich immer wieder Leute fragen wie weiss man welchen Kühler man nehmen soll. Das kann man berechnen.

Der Wärmewiderstand ist ein Wärmekennwert und ist ein Maß für die Temperaturdifferenz, die in einem Objekt oder Material beim Hindurchtreten eines Wärmestromes (Wärme pro Zeiteinheit oder Wärmeleistung) entsteht. Er ist umgekehrt proportional zur Wärmeleitfähigkeit, d.h. je besser ein Bauteil die Wärme ableitet, desto kleiner ist sein Wärmewiderstand.

Als Beispiel wen wir einen Kühler haben der mit 4 K/W wird um 4° pro zu geführtem Watt wärmer der 11 K/W um 11 °
Wenn man dem 4 K/W bei 25° Umgebungstemperatur 10 Watt zu führt wird er 65 ° warm.

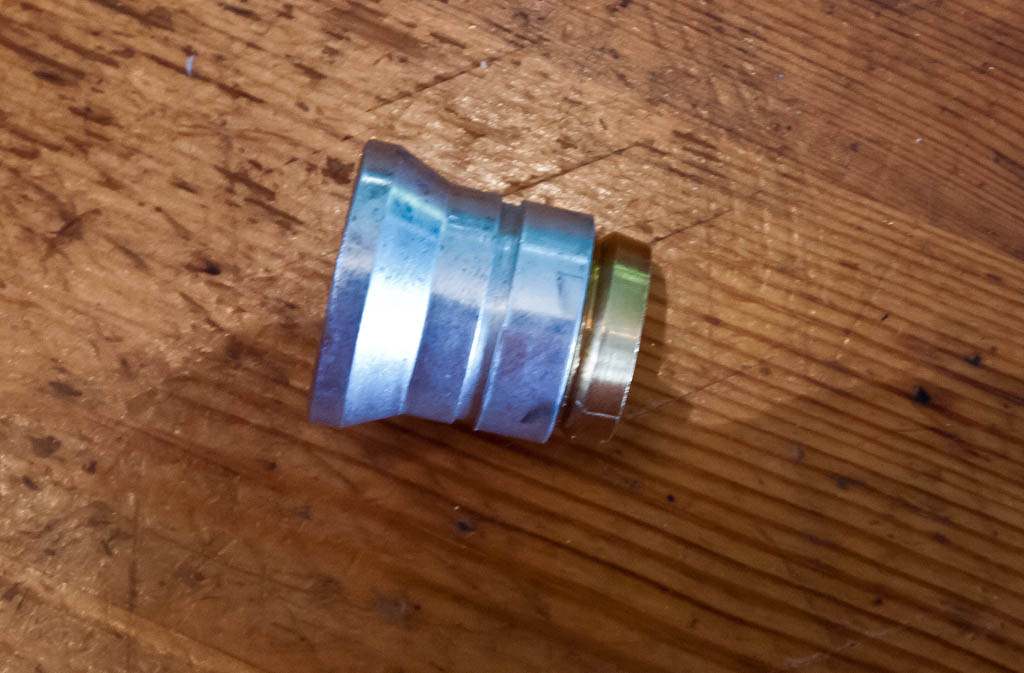

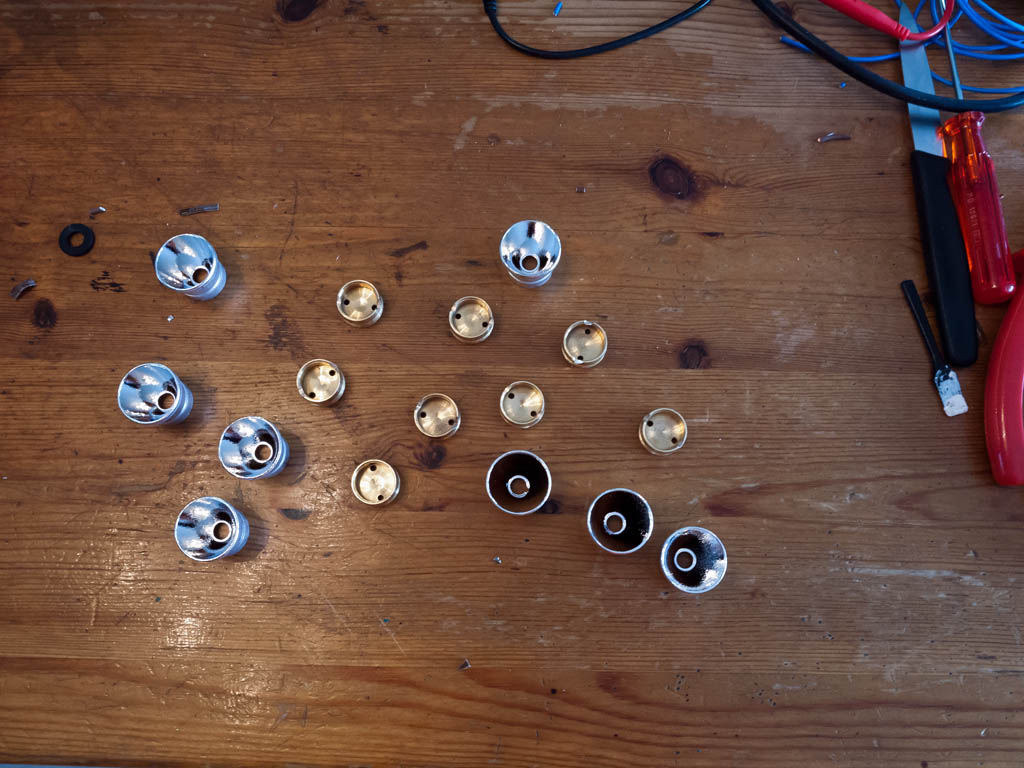

Was ich mit der Taschenalpenhalterung meine sind diese hier. Die kann man bei den Chinesen relativ günstig kaufen für ca. 2 Euro.

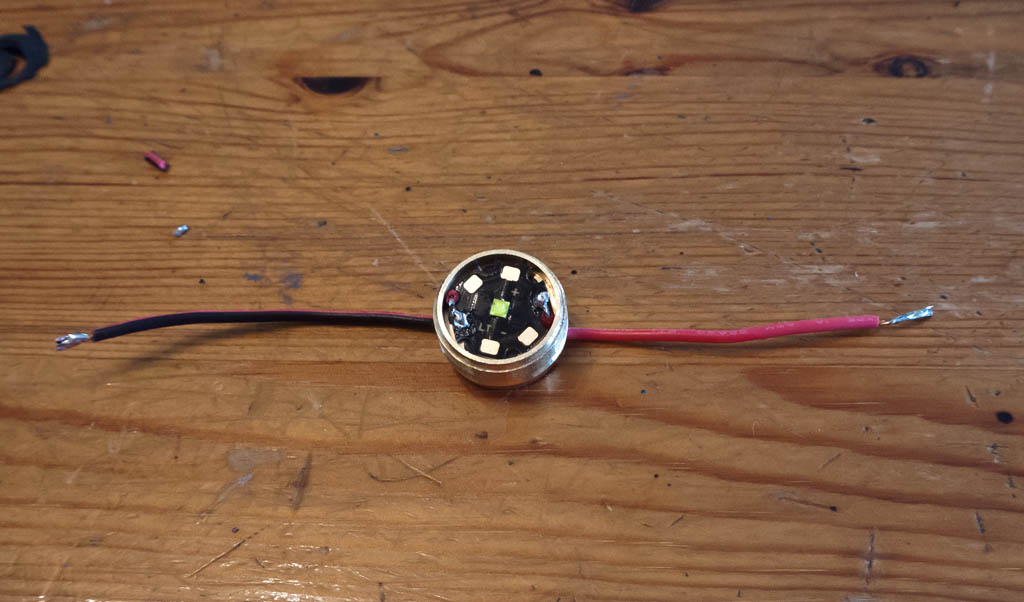

Nun wen man diese Halterung auseinander schraubt kann man die Led sehr gut dort rein legen. Vorher werden die Kabel von unten her durchgezogen. Dann auf die Led gelötet.


Wie es weiter geht werde ich morgen schreiben :smile:


Anhänge

  • _1090331.jpg
    66,4 KB · Aufrufe: 1.205
  • _1090337.jpg
    128,4 KB · Aufrufe: 1.205
  • _1090343.jpg
    114,2 KB · Aufrufe: 1.205
  • _1090352.jpg
    157,3 KB · Aufrufe: 1.205
  • _1090356.jpg
    98,4 KB · Aufrufe: 1.205

Jokin

Member
top dass du uns immer teilhaben lässt! so werd ich das dann auch tun. bin gespannt wies weitergeht ...


Tiegars

Member
Hallo zusammen,

nun der letzte Teil der Leuchte.

@Jochen danke dir.

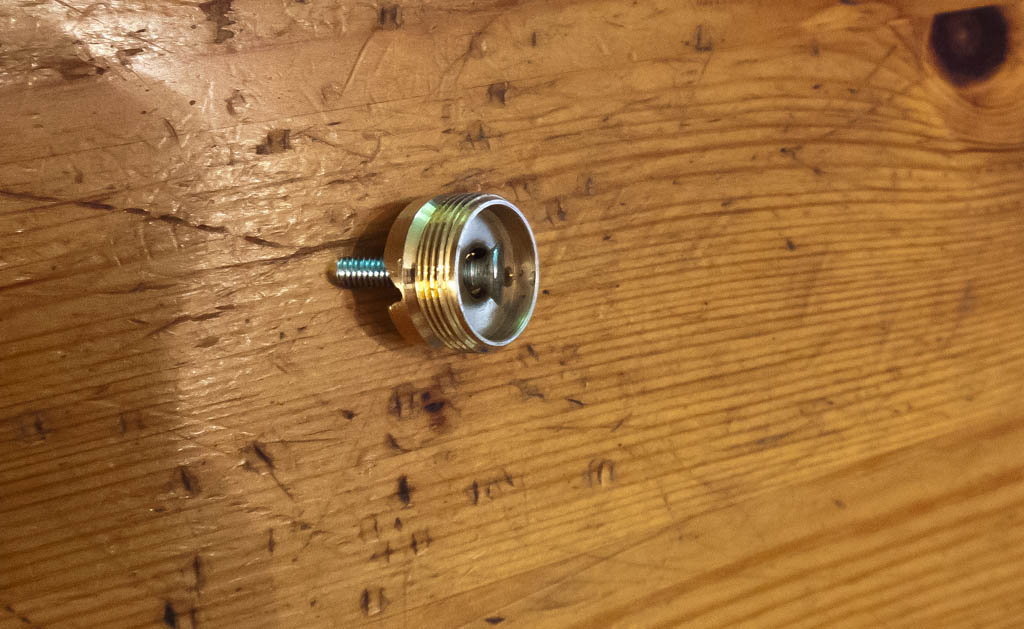

Ich hatte das Problem das ich die Halterung irgendwie an das Aluminiumblech befestigen musste. Mir kam leider lange Zeit nix gescheites in den Sinn. Am Schluss hatte ich eben diese Idee mit einer Bohrung und dann einer Senkschraube M4. Ebenfalls wir eine Bohrung in das Aluminiumblech gemacht und zwar so das die genau zwischen den Kühlrippen geht. Somit hat genau eine M4 Mutter platz. Der Vorteil ist nun dran man kann einfach die Taschenlampenhalterung rein schrauben.

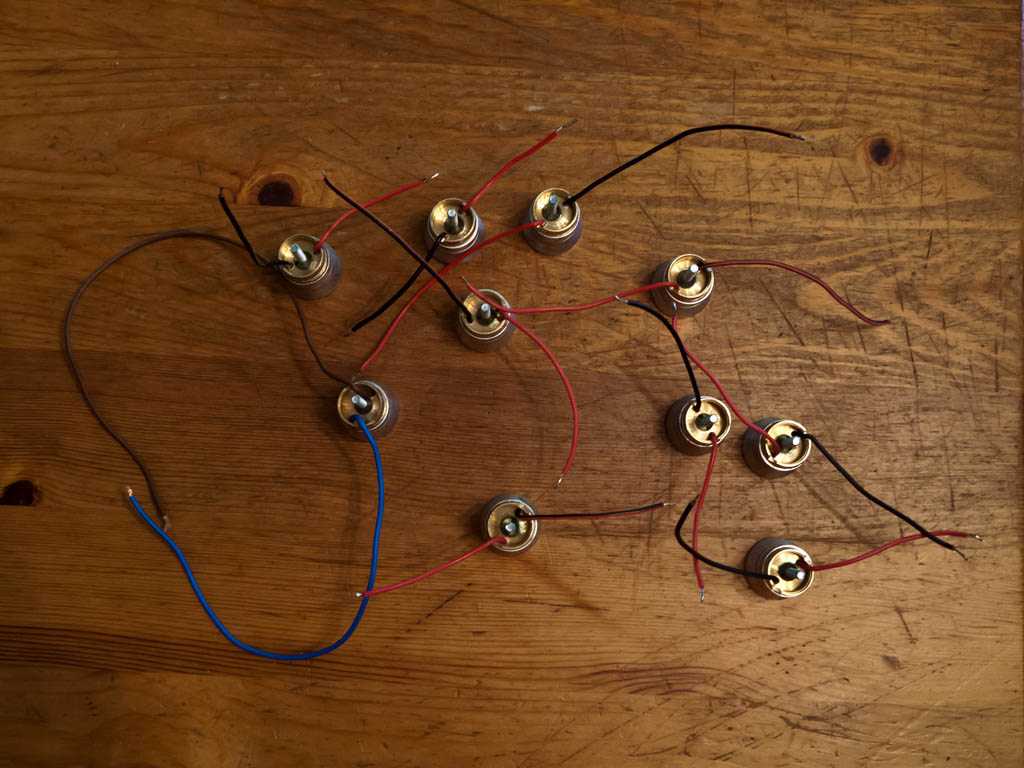

Die Leds wurden dann alle verdrahtet und gelötet. An den enden habe ich immer ca. 7cm langer Draht stehen lassen.

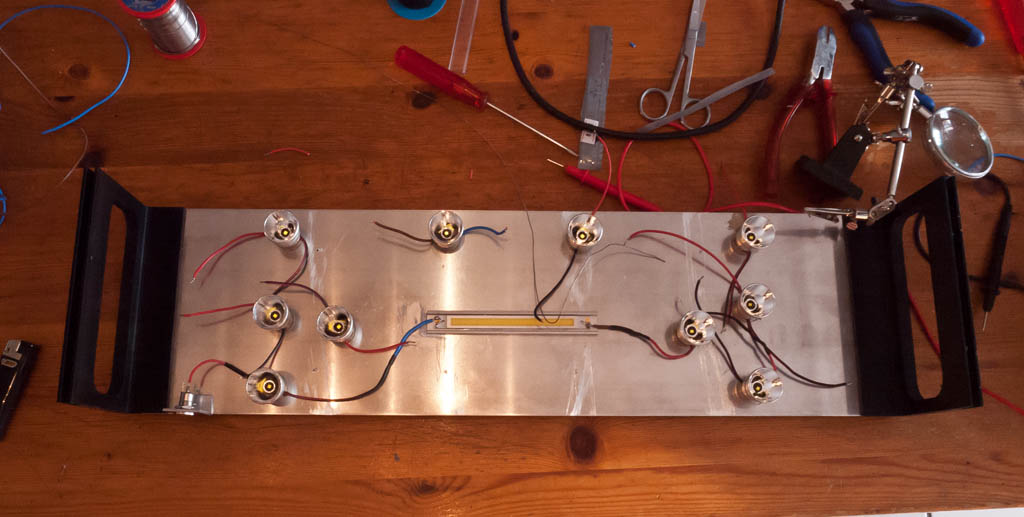

Hier nun die fast fertige Leuchte. Die Halterung sind alle befestigt es fehlt nur noch das verlöten der Enden.

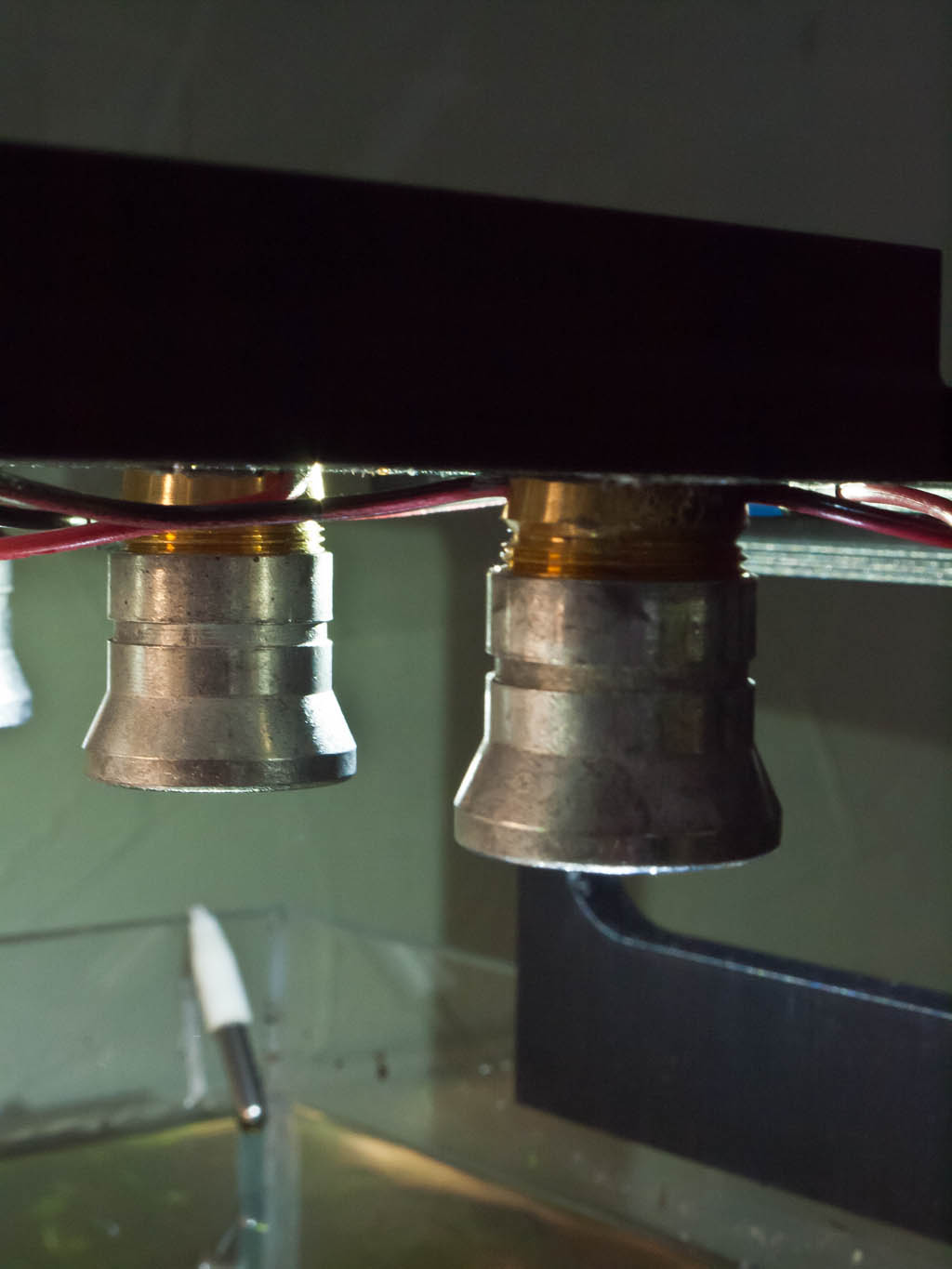

Noch ein Detail. Die Drähte mussten ja nach aussen geführt werden so habe ich einfach mit einer Feile ein Kerbe auf den Seiten der Halterung gemacht damit ich die Drähte rausführen kann.

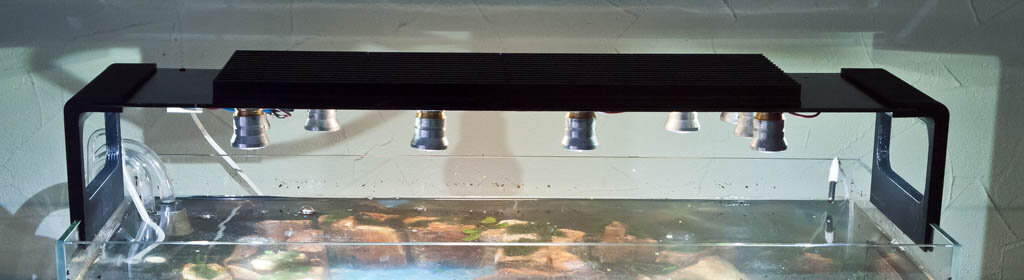

Und hier nun die fertige Leuchte. Die Leuchte läuft im Moment 6 Stunden am Tag. Die Erwärmung der Kühler ist marginal.
