DIY Meerwasser-LED blueTWILED

DennisK

Member
Hallo Liebe Freunde

Da ich schon viele LED Lampen gebaut hab wollte ich hier meine neue mal vorstellen.
Der Rahmen besteht komplett aus Alu und ich hab die Alu U-Profile schwarz lackiert.
Sie ist 800x200mm groß und 52mm in der dicke.
Einkaufsliste:

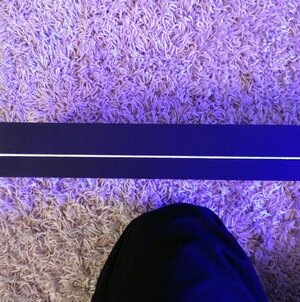

Alu U-Profil oben 30x20x2mm und für unten 20x20x2mm

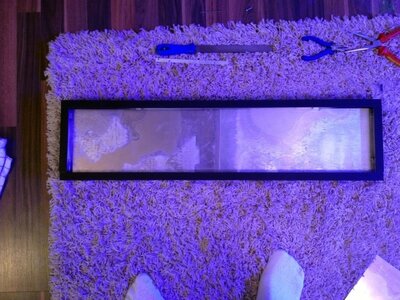

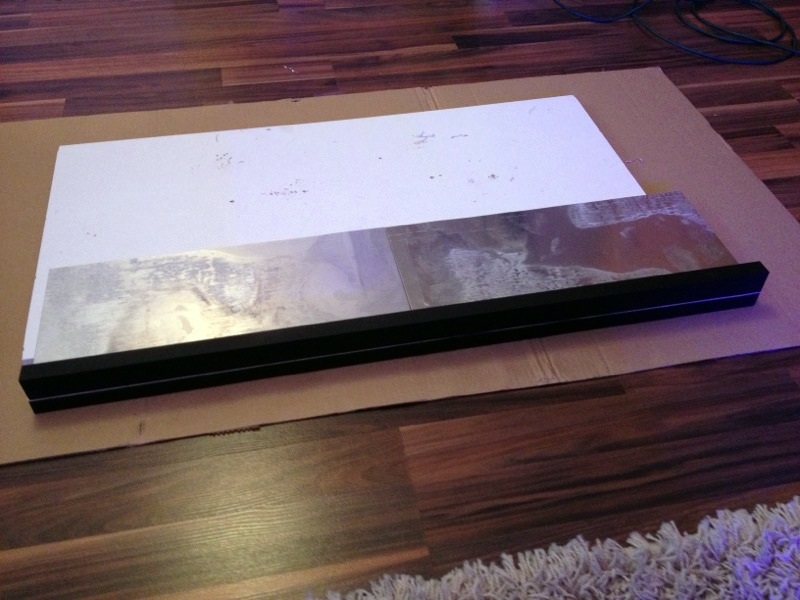

Aluplatte hab ich günstig ein Reststück bekommen das ich je 2x in 400x200mm geschnitten hab. 2mm Stärke!

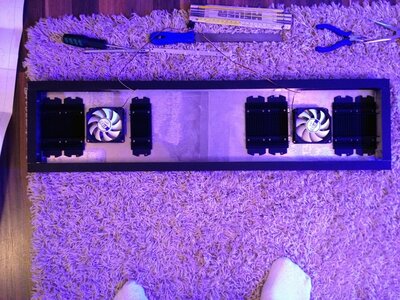

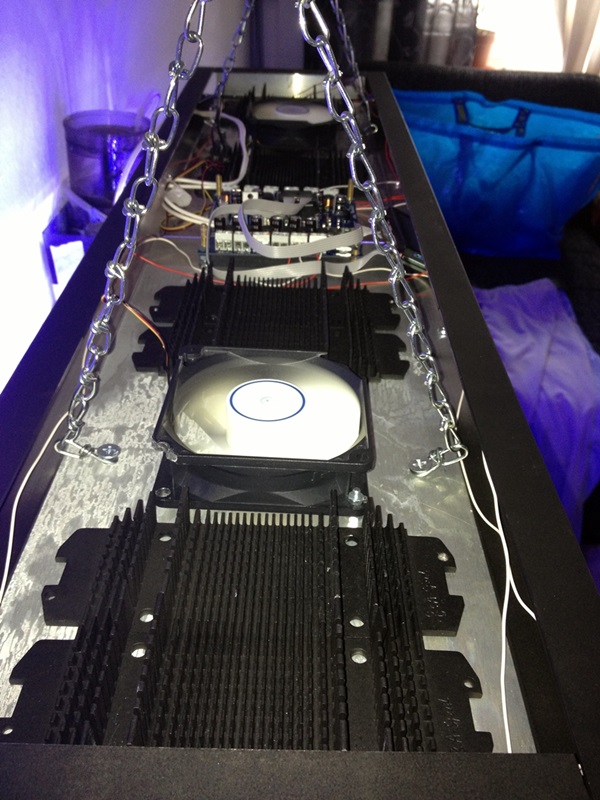

Alte Pentium Kühlkörper hab ich noch da gehabt die zur zusätzlichen Kühlung dienen.
blueTWILED + passendes Netzteil
LEds hab ich von Satisled und noch einige Cree da!
10.000K, Royalblau, Cyan, Tiefrot, Cree neutralweiss
2x 80mm Arctic Lüfter
Und dann viel Kleinkram zum Basteln.

Ich weiß jetzt auch nicht viel was ich drüber schreiben soll deswegen Poste ich einfach ein paar Bilder.
Nach ca. 2 Std Laufzeit kommt die Lampe auf 24-25 Grad was Perfekt ist.
Was noch fehlt:
Neue Stahlseilaufhängung und eine Lochblechplatte für oben!
Danke LG Dennis


Anhänge

  • img_004204u12.jpg
    135 KB · Aufrufe: 1.973
  • img_0046b4ul4.jpg
    147,5 KB · Aufrufe: 1.973
  • img_00444yu9h.jpg
    168,7 KB · Aufrufe: 1.972
  • img_00180apf0.jpg
    244,2 KB · Aufrufe: 1.972
  • img_00122comm.jpg
    283,2 KB · Aufrufe: 1.973

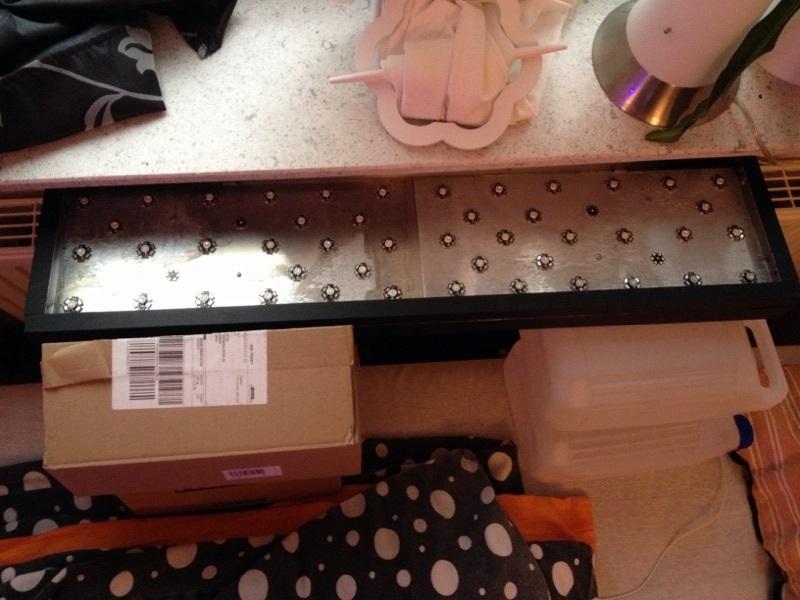

  • img_0019nfq6i.jpg
