Brauche Hilfe zum Led Treiber / tc420

Ladonn

New Member
Moin!
Ich habe folgende Komponenten
Led 5 Meter benutzt:

Tc420:


Led Treiber MeanWell ELG-200-12A-3y



Testaufbau:
2 Meter Led mit Tc420 und 12V Notebooknetzteil => das funktioniert super :thumbs:

Nun musste ich mir ein Netzteil kaufen für 5 Meter Led= 72W
Man soll ja ~ 20% größer auswählen und ich wollte noch Puffer haben falls noch mehr Led‘s benutzt werden. Dann habe ich mir den MeanWell mit 200W gekauft.
Nun meine Frage:
Kann ich den Led Treiber nutzen, da dieser eine Feste Strom und Spannung hat. Wie muss ich die internen Poties einstellen. Oder habe ich einen Denkfehler??? :irre:

Gruß an alle, bleibt gesund
Ladonn


Anhänge

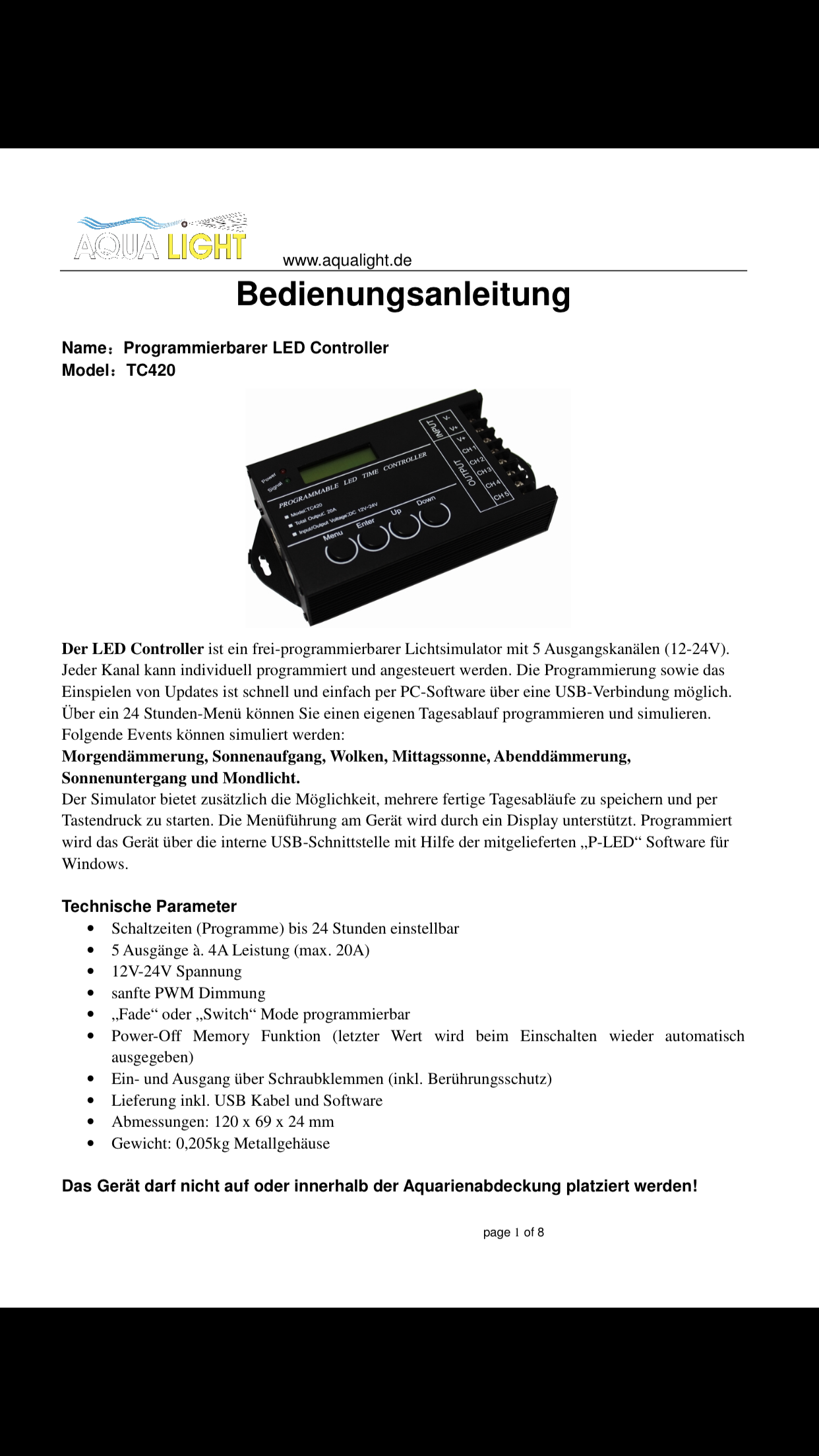

  • DDF03076-E473-4733-9EBB-4AE3DCFA2D58.png
    828,8 KB · Aufrufe: 316
Hallo,

Ich bin mir nicht sicher, ob du nicht vielleicht einen Denkfehler hast.
Deine Spannungsquelle für die LEDs werden direkt an den tc 420 angeschlossen. Dazu hast du rechts die obersten beiden Schrauben V+ bzw. V- oder auf der linken Seite den Rundstecker (je nachdem, was dein Netzteil hat)
Die 3. Schraube in der Reihe ist dein + Pol. Dein LED Streifen hat genau so einen, die verbindest du. Auf die weiteren 3 Kanäle legst du jeweils die einzelnen Farben deines LED Streifens. an den 4./5. kannst du nochwas anderes anstecken, wenn du möchtest oder er bleibt frei.
Die Stromversorgung der einzelnen Kanäle wird dann über den tc420 geregelt. Du musst darauf achten, dass deine LEDs dimmbar sind (davon gehe ich bei dem Streifen aber mal aus), ansonsten kannst du nur von 0 auf 100 springen (aufpassen bei der Programmierung).

Da der Hinweistext beim LED Streifen sich nur auf den "Farbwerk Controller" bezieht brauchst du den nicht beachten, d.h. du kannst die vollen 5m an je einen Kanal hängen.

Zu deiner konkreten Frage: Der tc420 sollte dafür voll geeignet sein und die Strom-/Spannungsquelle für ihn ist abhängig davon, was deine LEDs benötigen (Max. 20A)

Falls ich dich falsch verstanden haben sollte mal am besten mal ne kleine Skizze mit dem Schaltplan, dann sollte es eindeutig sein.

LG David


Ladonn

New Member
Danke für die Antwort.
Wie man den Tc420 anschließt habe ich schon verstanden und auch erfolgreich
Hinbekommen mit einem anderen Netzteil.

Mir geht es darum, ob das Netzteil von MainWell auch funktioniert da es ein Konstantstrom bereitstellt?

Gruß
Ladonn


Wuestenrose

Well-Known Member
'N Abend

Ladonn":21hdmsbo schrieb:
Man soll ja ~ 20% größer auswählen...
Ist, zumindest bei Netzteilen von Meanwell, unnötig.

Mir geht es darum, ob das Netzteil von MainWell auch funktioniert da es ein Konstantstrom bereitstellt?
Das Netzteil beherrscht sowohl Konstantspannungs-, als auch Konstantstrombetrieb. Außer, daß er reichlich überdimensioniert ist, funktioniert es für den von Dir angedachten Anwendungsfall problemlos.


Viele Grüße
Robert
