Juwel Trigon 350 und Juwel Vision 450 auf LED umrüsten

[Wuestenrose]

Hallo...

Beiträge lassen sich nur innerhalb einer Stunde editieren. Das verhindert, das später Beiträge sinnentstellend verändert werden.

Sicher kannst Du die LEDs auch an die Aluminium-Abdeckung montieren, vorausgesetzt, die Montage erfolgt wärmekoppelnd. Ob die Abdeckung zur Wärmeabfuhr ausreicht, steht allerdings auf einem anderen Blatt. Ich will jetzt nicht selber danach suchen, kannst Du hier mal die Abmessungen oder eventuell sogar deren Oberflächenmaß nennen?

Grüße
Robert



[Chaos]

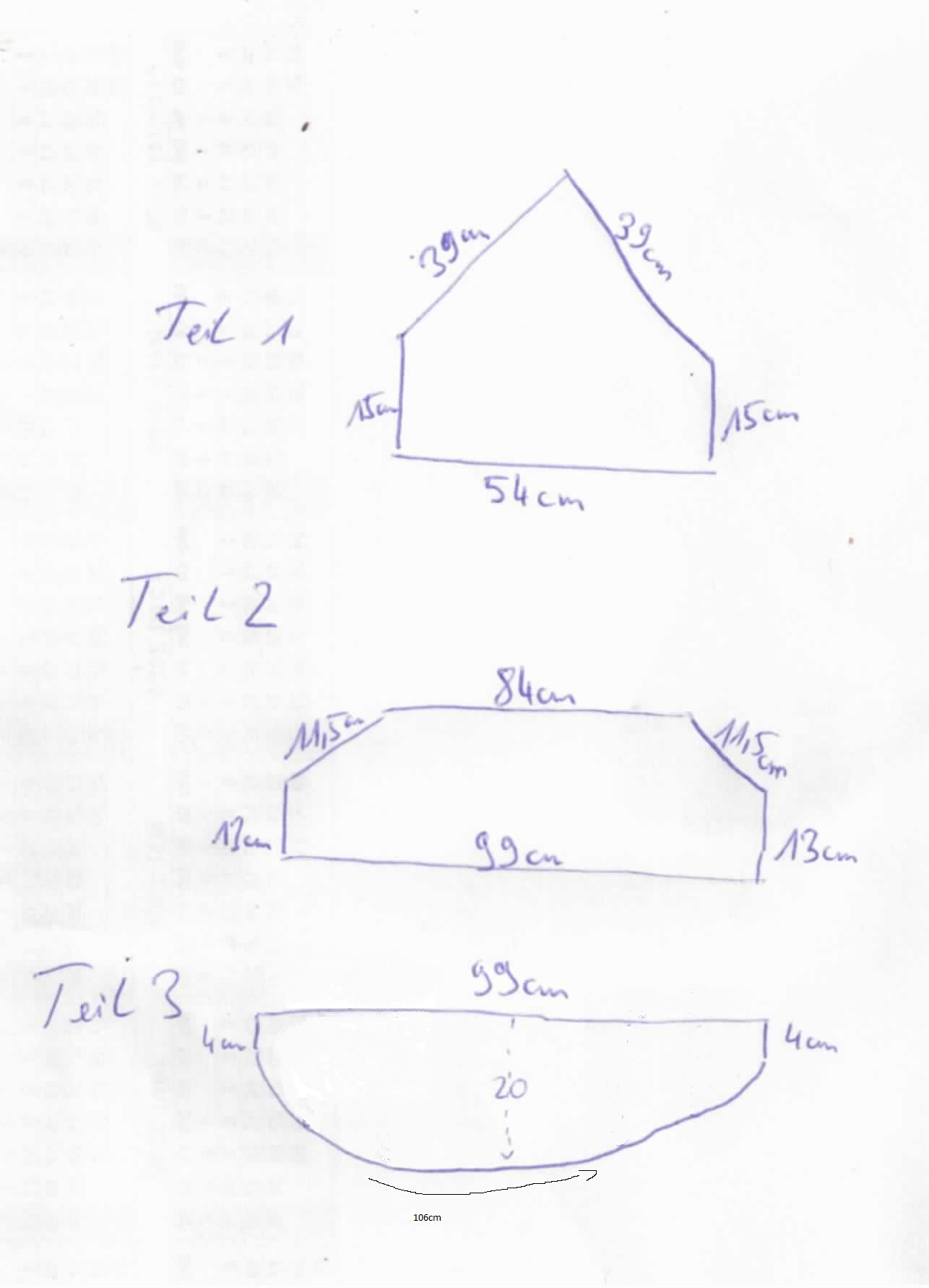

Ich habs im Anhang mal skizziert..

Entschuldigt die schäbige Skizze

Komme mit Google Sketchup iwie nicht mehr zurecht

Hoffe die Maße sind daraus einigermaßen ersichtlich ..

Dachte so an 2mm... 3mm wären wohl auch noch ok wenns was bringt?



[Wuestenrose]

Servus…

Danke für die Skizze. Teil 1 besitzt also eine Fläche von rund 1566 cm², Teil eine von 2083 cm² und Teil 3 1474 cm².

Pro XM-L bei 700 mA benötigst Du eine Fläche von 80 cm², weil die Unterseite der Abdeckung ja nicht zur Wärmeabfuhr beiträgt. Ob die Dicke nun 2 oder 3 mm beträgt, spielt zwar für die Stabilität eine Rolle, auf die Wärmeabfuhr jedoch hat sie so gut wie keinen Einfluß.

Grüße
Robert



[Chaos]

Hm danke fürs rechnen xD
Darf man fragen wie du auf die 80 gekommen bist
Nur fürs Verständnis ich zweifel den wert nicht an..
Aber wenn ich mir die Zahlen ansehe sollten ca 15 Leds pro Element in Vernünftigem Abstand kein Problem darstellen.
Taugen die Pads zum kleben für die Starplatinen was oder lieber selber mit Wärmeleitpaste machen ?



[Wuestenrose]

Hallo…

Ich habe eine Umgebungstemperatur von 30 °C und eine noch tolerierbare Sperrschichttemperatur von 85 °C angesetzt. Die XM-L auf Star wurde mal zu einem Wärmewiderstand von (gesamt, LED+Platine) von 7 K/W vermessen. Also berechnet sich der maximal zulässige Wärmewiderstand des Kühlblechs zu:
[tab=30](85 °C - 30 °C - 7 K/W * 2,9 V * 0,7 A) / (2,9 V * 0,7 A) = 20 K/W.

Ich habe dann mit diesem Kühlblechrechner ein wenig gespielt und komme auf ein Flächenmaß von 63 x 63 mm² (Alu blank 3 mm, horizontal) für 20 K/W. Da bei der Abdeckung aber nur eine Seite des "Blechs" zur Wärmeabfuhr beiträgt, habe ich für meine Antwort die Fläche verdoppelt.

Die selbstklebenden Wärmeleitpads verwende ich selber mit Erfolg.

Grüße
Robert



[Chaos]

Das is jetzt sicher ne doofe Frage aber würde es die LEDs kühler halten wenn ich
zwischen LED und Alu Abdeckung je einen von diesem Kühlkörper packe?
http://www.leds.de/High-Power-LEDs/High-Power-LED-Zubehoer/oxid-oxid-1.html

Oder wäre es bei der Bestromung mit 700mA übertrieben ?


2.Wieviel und welche Crees würdet ihr für eine "Mondlicht" Beleuchtung ansetzen ?



[Adda]

Hi,

ich habe da was ganz ähnliches gebastelt... bei mir sitzen die LEDs auf Kühlkörpern. Das Blech habe ich mit Bohrungen versehen und die LEDs "von oben" eingesetzt. So ist der Kühlkörper auf der Oberseite (Wärmeabtransport) und die LED auf der Unterseite (macht ja nur so Sinn :wink: )

Wenns interessiert: ich habe dazu gerade noch ein paar Sätze geschreiben:

Trigon 190 mit LEDs

Gruß aus Bremen
Adda
