DIY Beleuchtung für Dennerle Scaper Tank

jörg

Member
Hallo zusammen,
da mein kleines Dennerle Cube 30l entsorgt werden musste (Totalschaden),plane ich den Aufbau eines Dennerle Scaper Tank ( 45 x 36 x 31 ), als Nudelwasser.

Das Riff soll später in einem Halbkreis aufgebaut werden, dazu kommen noch 2 Steine vorne, etwas versetzt.

Vor diesem Bericht habe ich einige PNs mit MajorMadness (Moritz )geschrieben, was ich denn hierfür benötigen würde, unklar war am Ende noch die Verteilung der LEDs auf den Schienen, sowie auch welche Potis ich noch benötige.

Hier mal stand der Dinge:

Netzteile:
- 1x LPF-25D-24
- 1x LPF-16D-20

Extra:
- 2x Poti

LEDs:
5x XM-L weiss
3x XP-E M2 blau
3x XT-E royalblau

Gesamtleistung ca. 30 W.

Restliche Technik:

Eheim Skimmer 350
Jäger Heizung
Nano Koralia 900

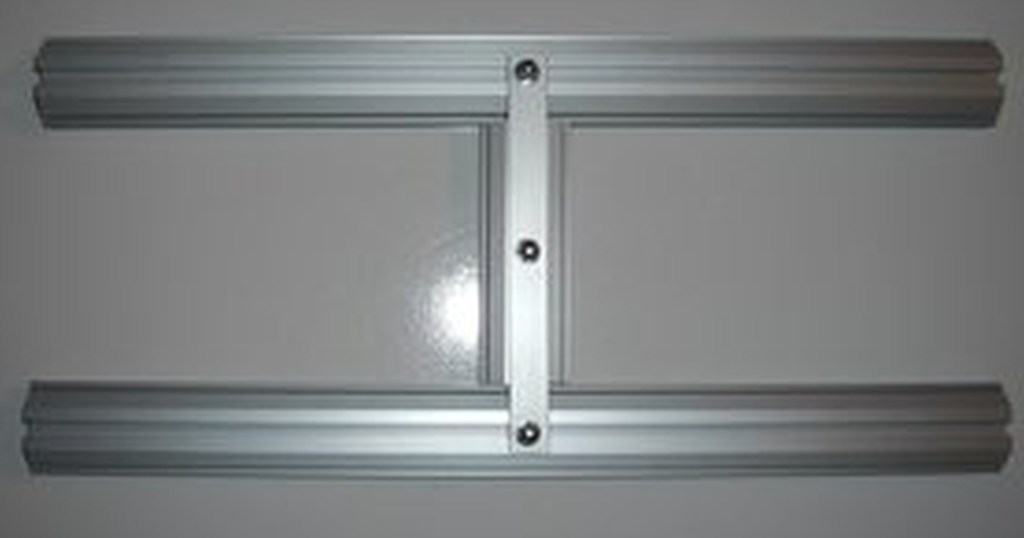

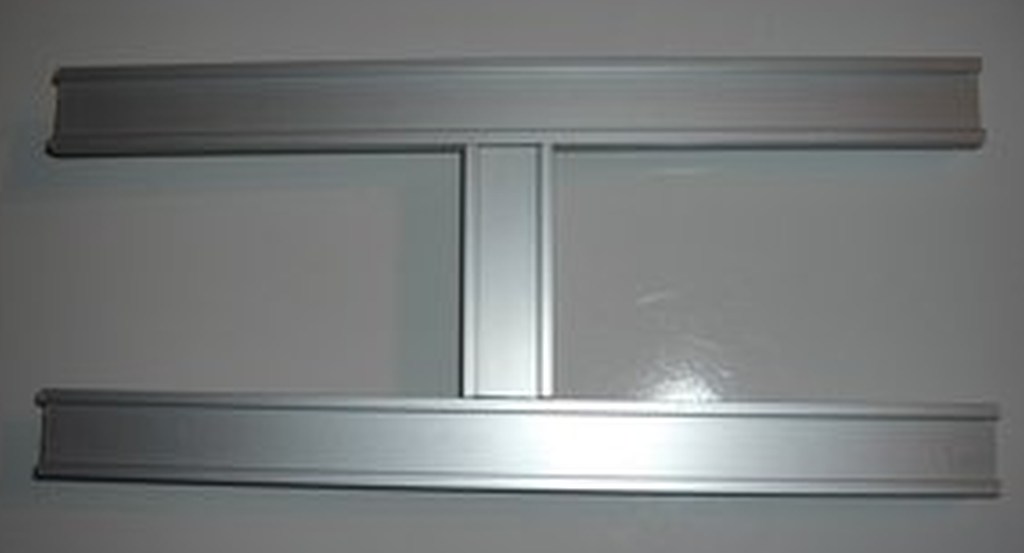

Den Aufbau des Trägergerüsts habe ich bei Callisto ( Silvio ) gesehen, und war begeistert, doch hier mal unten zwei seiner gemachten Bilder zu seinem Aufbau.

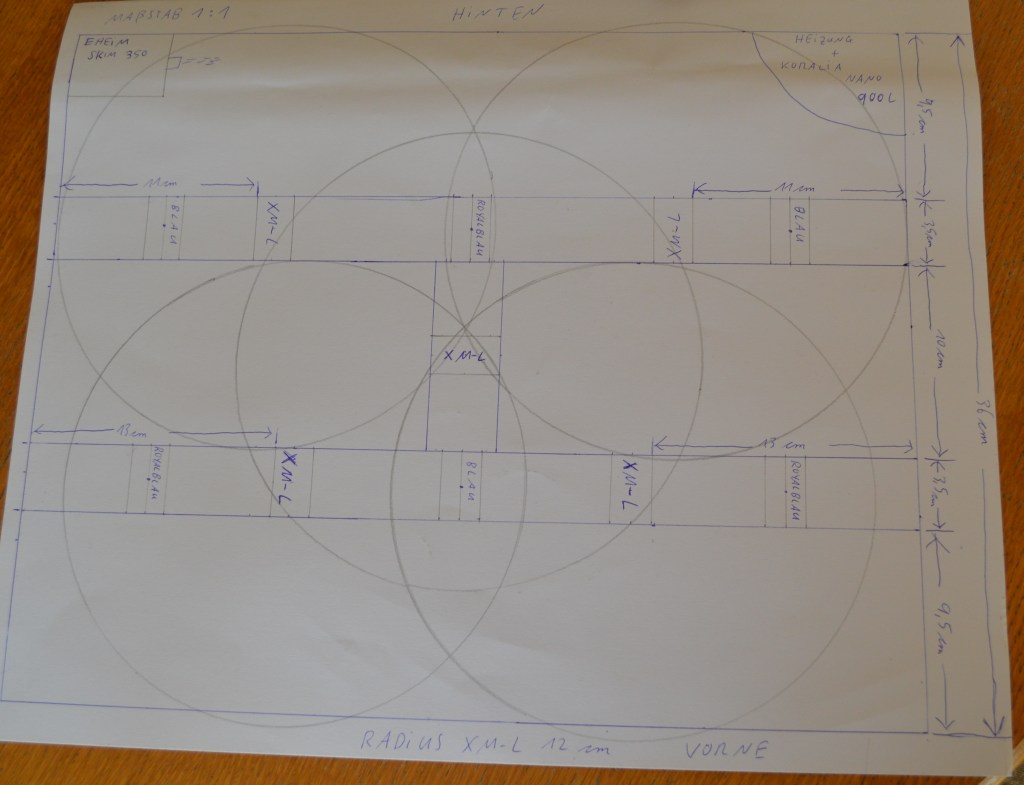

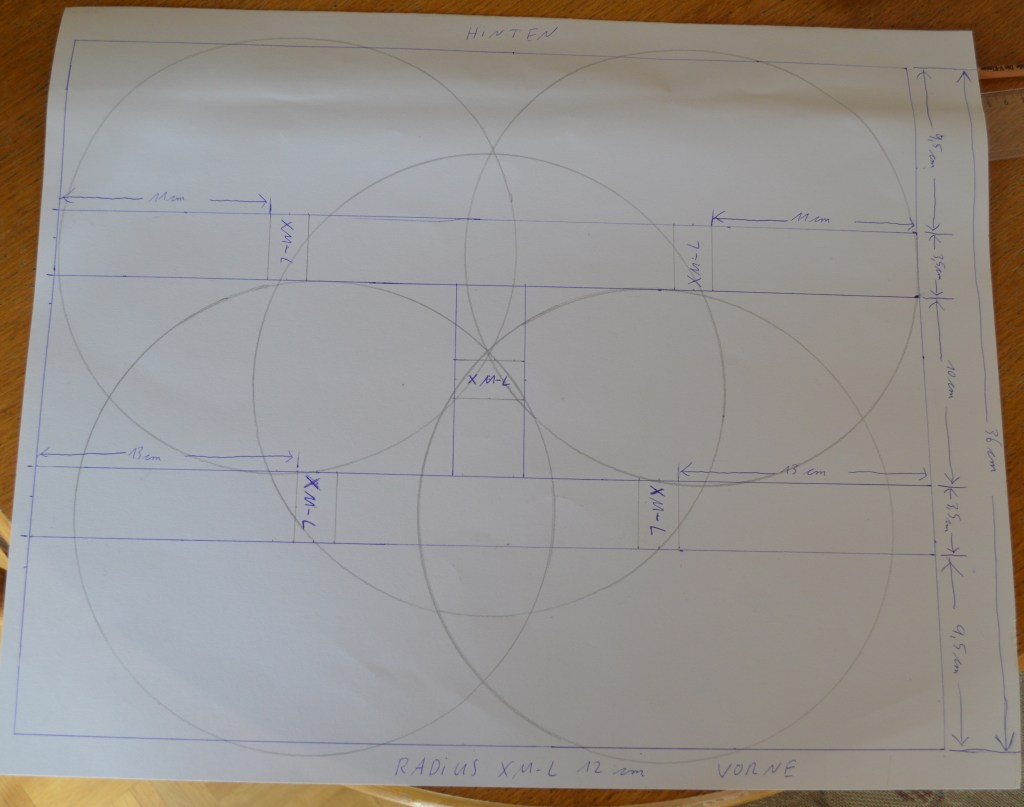

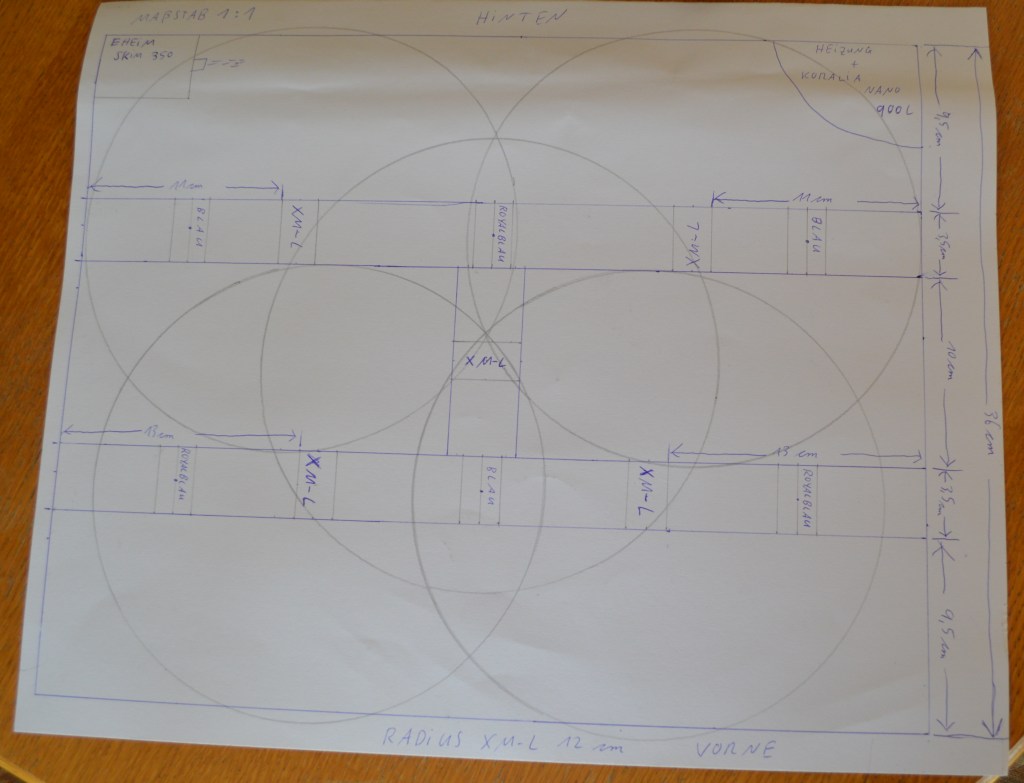

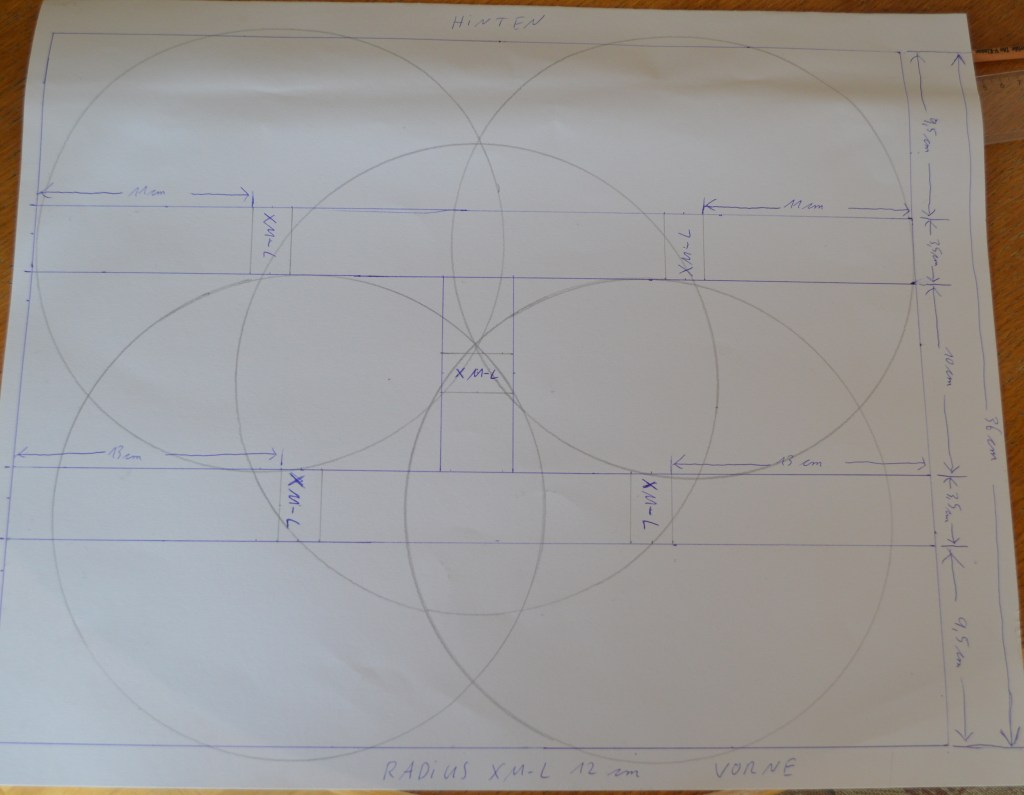

Weiter unten nun eine Zeichnung im Maßstab 1 : 1 wie das Trägersystem über dem Becken steht, und wie die LEDs verteilt werden (Stand jetzt), sowie dem Radius den die LED XM - L T6 ausleuchten (12 cm Radius ).

Ich möchte mich hier nochmal bei Moritz für seine Hilfe bedanken, ohne diese Hilfe wäre ich immer noch ganz am Anfang.



Viele Grüße

Jörg


Anhänge

  • oben.1.jpg
    52,4 KB · Aufrufe: 1.244
  • unten.1.jpg
    49,1 KB · Aufrufe: 1.244
  • DSC_0012.1.jpg
    147,1 KB · Aufrufe: 1.244
  • DSC_0013.1.jpg
    138,4 KB · Aufrufe: 1.244
  • DSC_0014.1.jpg
    148,4 KB · Aufrufe: 1.244
  • DSC_0015.1.jpg
    146,8 KB · Aufrufe: 1.244
