Noch eine DIY LED für 60l Cube

max.p

New Member
Hallo

Ich wollte euch mal meine Led vorstellen die ich die letzten 2 Wochen gebaut habe. :smile:

Ich wollte eigentlich schon lange eine Led Beleuchtung haben aber konnte mich nie so richtig entscheiden. Durch viel lesen hier im Forum habe ich es dann jetzt doch endlich in Angriff genommen.

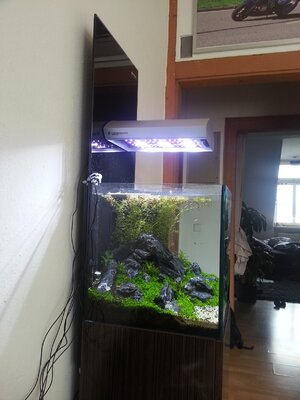

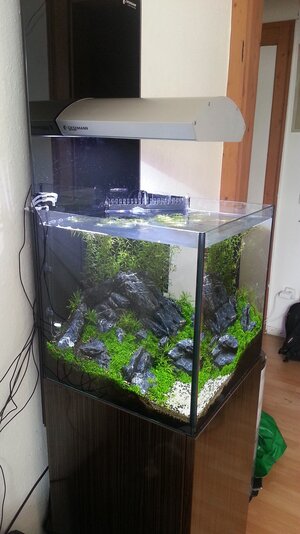

Zu dem Becken es ist ein 60l Cube welches nur mit Red und Black bees besetzt ist.

Ich wollte unbedingt das die Beleuchtung Programmierbar ist, soll bedeuten sonnen auf und Untergang mit verschiedenen Rottönen sowie Mondbeleuchtung. Nach recht schneller suche fand ich dan den TC420 der eigentlich alles kann was ich brauche.

Zu den Led`s : Als treibende kraft habe ich mich für 9 Smart Array Elemente mit 6500k und 4Watt verbrauch entschieden. (520 lumen bei 350 ma)

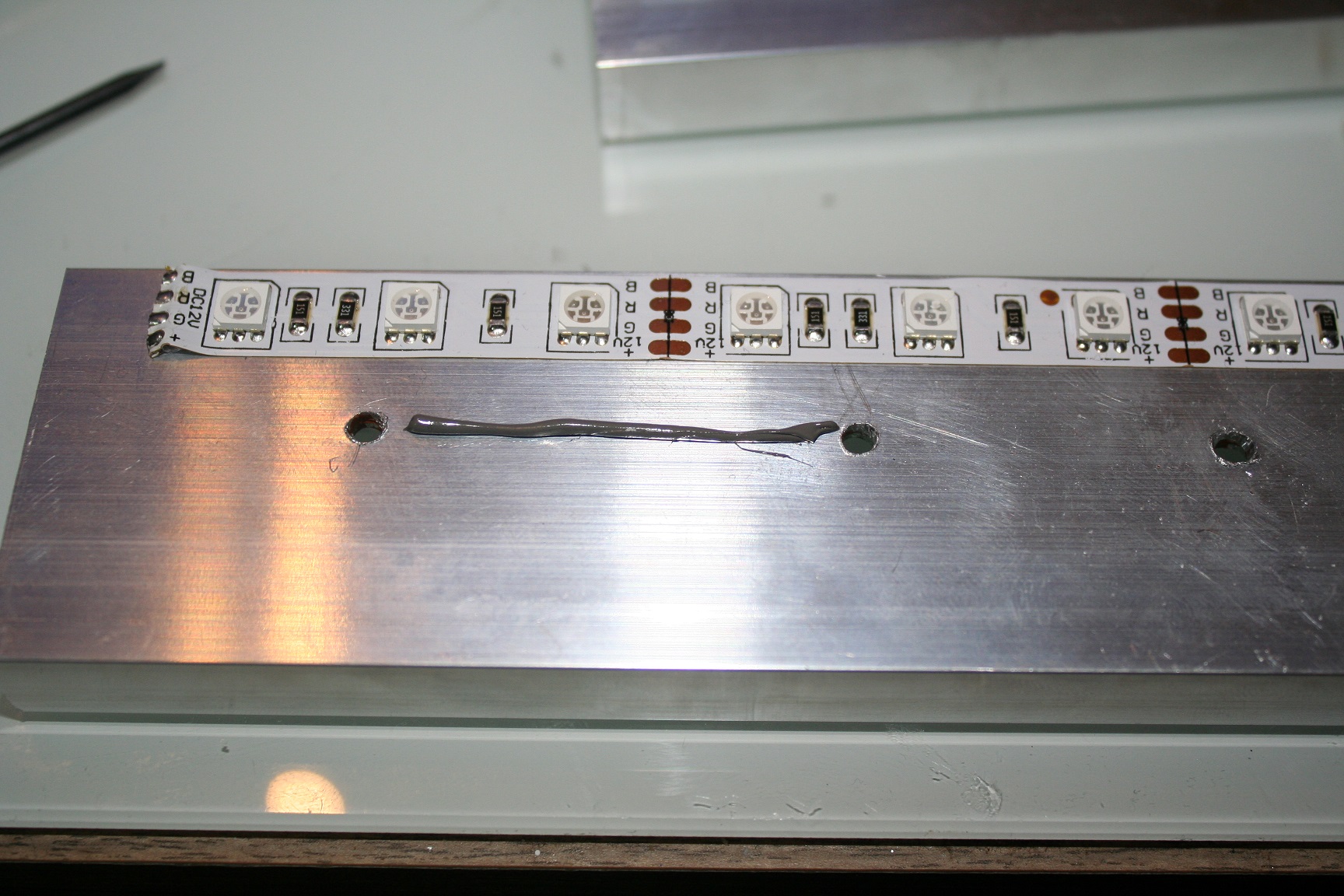

Da ich unbedingt Rottöne in den auf und ab Dimmungen haben wollte und auch die Lichtfarbe im Aquarium etwas variieren wollte habe ich mich entschieden noch RGB`S zu verbauen. Hier habe ich mich für RGB Stripes entschieden. Das sind jetzt insgesamt 90 Led´s mit einer gesamt Leistung von 19 Watt

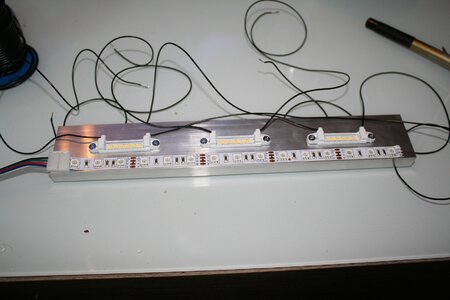

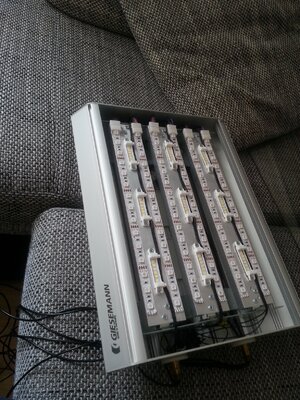

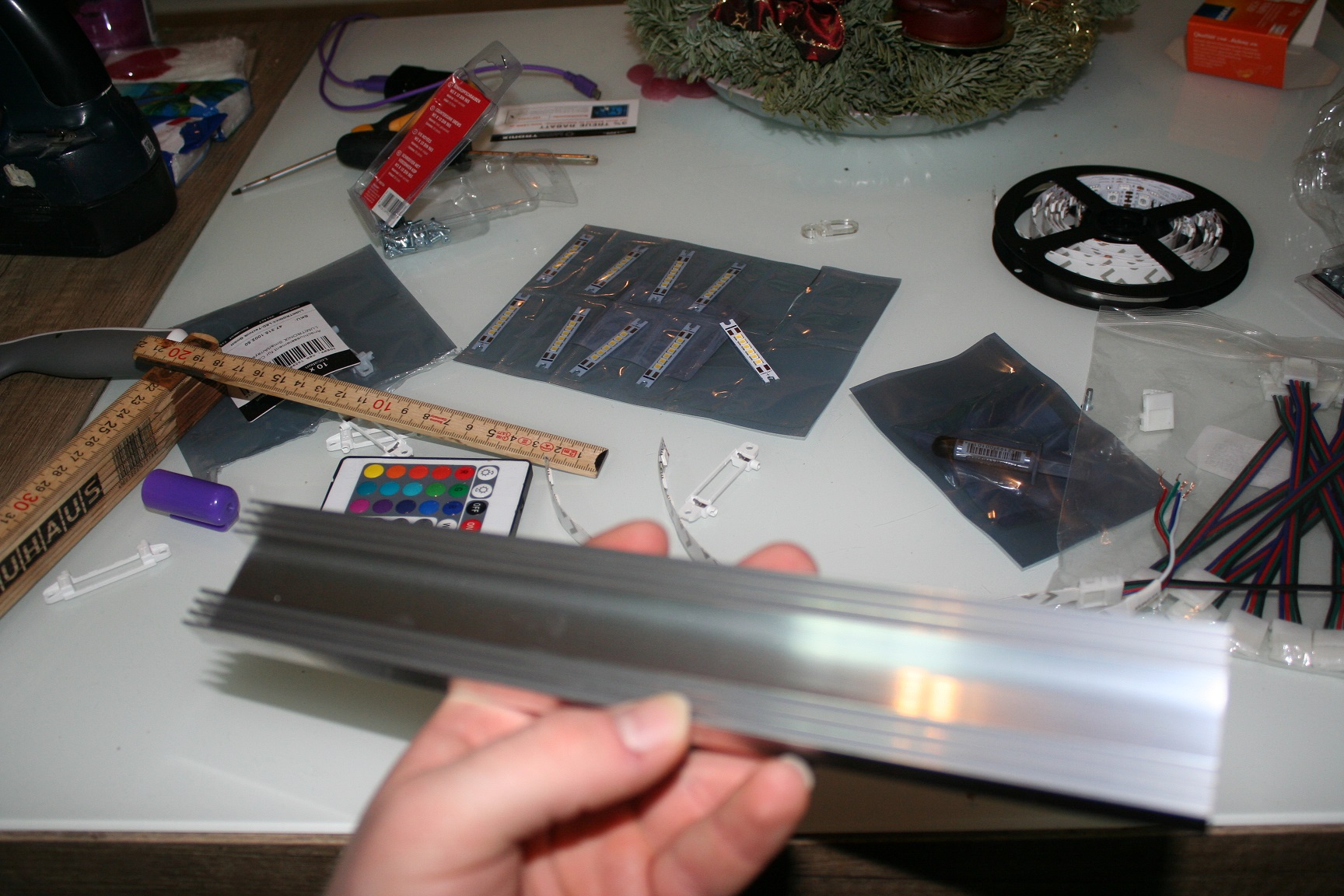

Die Led´s habe ich dann auf insgesamt 3 Kühlkörper verbaut und diese dann in meine alte ausgeschlachtete t5 Beleuchtung eingebaut.

Die 6500k Elemente laufen nun auf 50% Leistung was dicke aussreicht

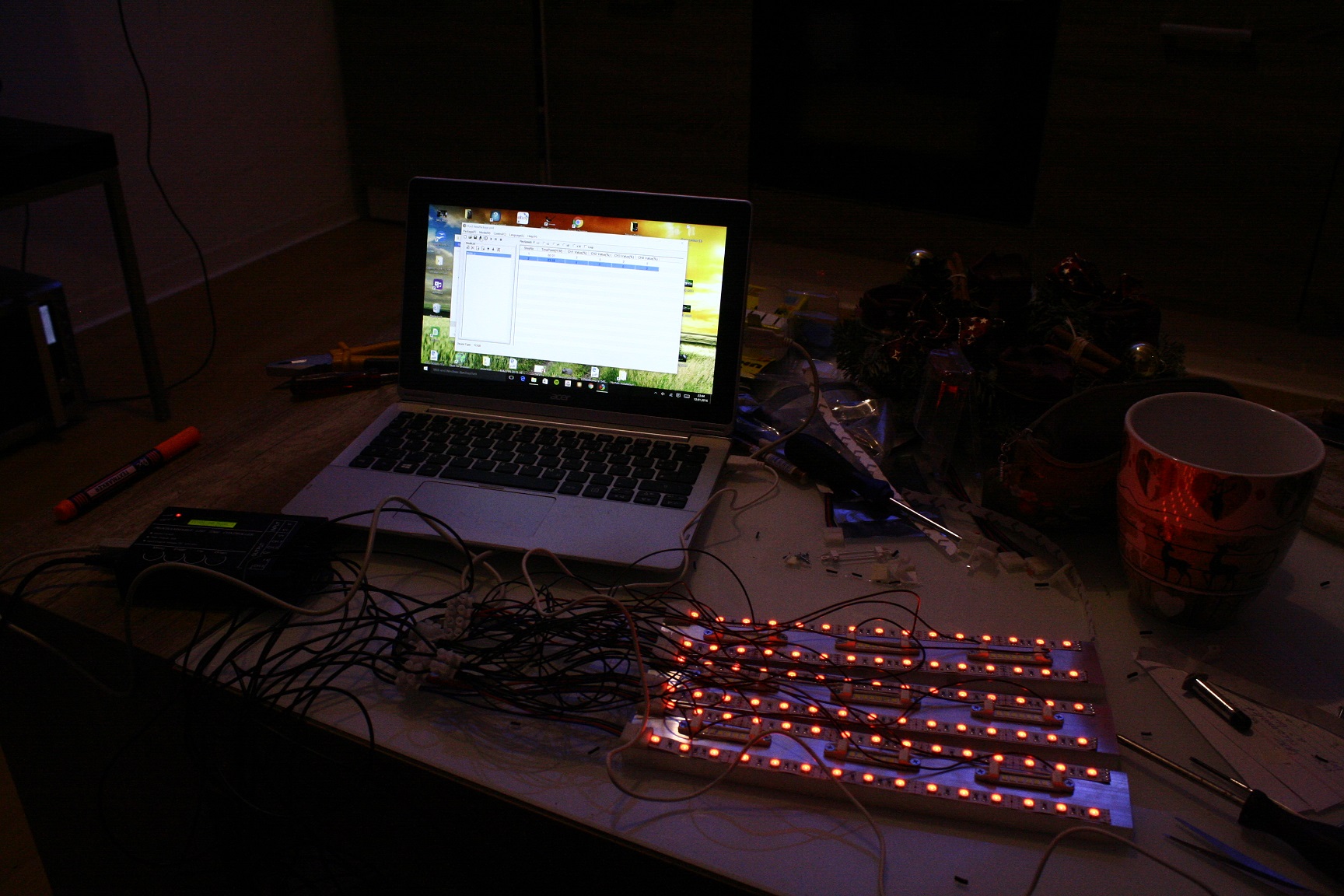

Im Anhang ein paar Bilder vom Bau/Test und Endergebnis

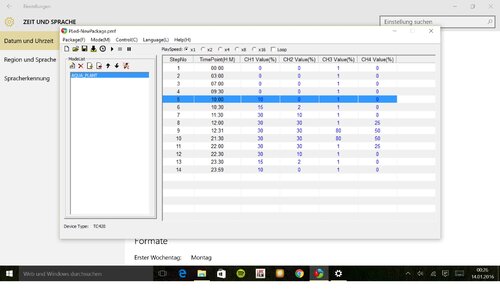

Zu dem Bild mit den Schaltzeiten:
CH1 =Rot
CH3= Grün
CH3=Blau
CH4=Weiß

Ich hoffe euch gefällt die Lampe. Wer fragen hat gerne her damit

Gruß Max
