2-stufiger CO2-Druckminderer

Tobias Coring

Administrator
Teammitglied
Hi,

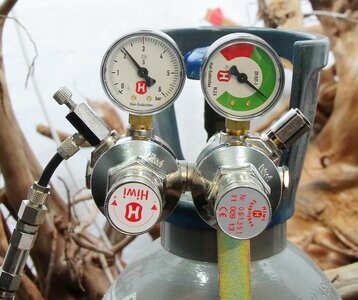

ich wollte euch mal einen 2-stufigen Druckregler für CO2 von Hiwi vorstellen. Diesen haben wir seit gestern auf unserer 10 kg Flasche in Betrieb.

Wir haben uns für einen 2-stufigen Druckregler entschieden, da wir mit dem bisherigen Druckregler Probleme hatten, so bald der Flaschendruck abgenommen hatte. Bei ca. 80% Entnahme der CO2 Menge, fällt auch langsam der Flaschendruck und analog steigt der Arbeitsdruck. Da wir hier nur mit Inline Atomizern arbeiten und generell den Arbeitsdruck bereits bei 2,1 bar eingestellt haben, kann sich ein zügiges Steigern des Arbeitsdrucks (z.B. über ein Wochenende) fatal auf den Besatz auswirken.
Nachdem letztens der Arbeitsdruck auf ca. 2,7 über das Wochenende gestiegen war... haben wir uns für den 2-stufigen Druckregler entschieden. In allen Becken war der Dauertest schon morgens (am Montag) hellgrün bis gelb. Verluste beim Besatz gab es ein Glück (noch) nicht.

Ein weiteres Argument für den 2-stufigen Druckregler besteht darin, dass bei 20% CO2 Restmenge in der Flasche der Arbeitsdruck ja kontinuierlich manuell nachreguliert werden muss. Bei einer 10 kg Flasche sind dann aber noch ca. 2 kg enthalten, die eigentlich auch noch eine ganze Weile reichen. Bei einer 2 kg Flasche wären z.B. auch noch 400 Gramm enthalten.
Zuvor hatten wir die Flasche immer relativ zügig neu befüllen lassen. Mit dem 2-stufigen Druckregler können wir nun beinahe das gesamte CO2 nutzen. Die Flasche entleert sich bis zum eingestellten Arbeitsdruck (2,1 bar bei uns).

Der 2-stufige Druckregler hat leider 2 Nachteile.

1. Er ist viel größer als der normale Druckminderer. Hierdurch wirkt er deutlich klobiger.
2. Er kostet den doppelten Preis, da er so gesehen aus 2 Druckminderern besteht.


Anhänge

  • druckminderer-2-stufen.jpg
    508,7 KB · Aufrufe: 3.879

Wuestenrose

Well-Known Member
Hallo,

da ich selber schon lange mit einem zweistufigen Druckminderer liebäugle: Kann man den über Aquasabi beziehen? Was kostet er?

Danke,
Robert


Tobias Coring

Administrator
Teammitglied
Hi Robert,

wir planen den auch bei uns ins Sortiment zu nehmen, wollen diesen aber vorab etwas testen.

Preislich können wir gerade noch keine Auskunft geben, da wir bis jetzt nur dieses Muster erhalten haben und ich noch keine Preise vorliegen habe.
Er wird aber wohl in etwa doppelt so teuer wie unser anderer Druckminderer von Hiwi sein.


Tobias Coring

Administrator
Teammitglied
Hi,

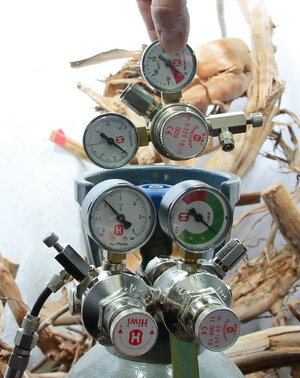

hier nochmal ein Vergleichsfoto, so dass man einmal einen Eindruck davon bekommt, was ich mit "klobig" bzw. viel größer meine :).


Anhänge

  • druckminderer-vergleich_resize.jpg
    432,2 KB · Aufrufe: 3.793

Jörg_O.

Member
Hi,
ich habe unter anderem einen Druckminderer von JBL in Betrieb. Der hält den Arbeitsdruck (auf wundersame Art und Weise :smile: ) konstant auf 1,5bar. Die CO2 Menge (Blasenzahl) lässt sich einstellen. Ansonsten garnichts. Abgedichtet wird durch einen innen liegenden O-Ring, was bei mir deutlich besser funktioniert, als die normalen Flachdichtringe.
Leider dann für 2.1bar nicht geeignet, aber sicher für verschiedene CO2 Anlagen eine Alternative zum Preis von einem Druckminderer.

Grüsse Jörg

p.s. der: http://www.aquasabi.de/CO2/Druckmindere ... :1459.html


Tobias Coring

Administrator
Teammitglied
Hi Jörg,

natürlich hält der Druckminderer so lange die Flasche voll ist, auch den Druck absolut konstant. Der JBL wird genau die gleichen "Probleme" haben, da es eben kein 2-stufiger Druckminderer ist.
Alle Einstufigen Druckminderer haben eben das Problem, dass ab 20% Restmenge CO2 der Flaschendruck sinkt und eben der Arbeitsdruck automatisch steigt.


mario-b

Member
Hi,
hält der 2-stufiger Druckminderer den generell die Blasenzahl konstanter?
Wie funktioniert das ganze den genau?


Tobias Coring

Administrator
Teammitglied
Hi Mario,

ich kann das leider nicht im Detail erklären. Ich probiere mal laienhaft wiederzugeben, wie es mir erklärt wurde :).

Die erste Stufe des Druckminderers ist z.B. auf 3 bar eingestellt und hält diese auch konstant und gibt die 3 bar auch an die 2. Druckkammer weiter, bei der man dann den Arbeitsdruck genau einstellen kann. Die Blasenzahl bleibt aus diesem Grund für die Füllmenge der Flasche konstant.

Hoffe ich habe das in etwa richtig behalten, ansonsten bitte korrigieren :D. Mir ist es primär wichtig, dass es funktioniert. Solche 2-stufigen Druckminderer sind ja in einigen Bereichen im Einsatz. Lediglich in der Aquaristik sieht man sie so gut wie gar nicht, obwohl hier gerade Tierleben unter gewissen Umständen (=> hoher Arbeitsdruck => Flasche nur noch zu 20% voll => Arbeitsdruck steigt => CO2 Menge, die ins Becken gelangt ebenfalls ...) auf dem Spiel stehen.

Das wird wohl vorrangig am Preis liegen, dass die in der Aquaristik nicht so verbreitet sind. Es wird sich ja bei einem einfachen Druckminderer bzw. einer CO2 Anlage schwer getan, dieses Geld zu investieren.


HansAPlast

Member
Hi,

das Problem mit steigendem Arbeitsdruck bei fast leerer Flasche kenne ich gut..., erstaunlicherweise
haben meine NoName Druckminderer der 50 Euro Klasse das Problem alle nicht. Ich habe meine hochwertigeren
Druckminderer aus dem Grunde mittlerweile alle entsorgt und an meinen 10 Kilo und 2 kg Flaschen nur noch diese
(Billig) Geräte. Zum Teil habe ich die schon Jahre ohne Probleme in Betrieb...

Gerd


Tobias Coring

Administrator
Teammitglied
Hi Gerd,

welche Noname denn? Die Oxyturbo Druckminderer?

Technisch bedingt sollte es doch aber alle einstufigen Druckminderer betreffen?!


HansAPlast

Member
Hi,

meine Druckminderer sehen so aus wie der hier http://www.aquaristic.net/Druckminderer-mit-2-Manometer-Nadelventil.html, ältere Modelle hatten noch ein anderes Nadelventil mit Kunstoffrädchen. Also 0815 Standard
Regler, warum ich bei denen das Problem mit steigendem Arbeitsdruck nicht habe...keine Ahnung :?
Nadelventil wird immer abgebaut und durch Magnetventil mit Mehrfachverteiler und Up Atomizer am Ende ersetzt,
Arbeitsdruck liegt bei 2,1 bar

Gerd


Tobias Coring

Administrator
Teammitglied
Hi Gerd,

das sieht nach den Oxyturboteilen aus. Wir hatten die auch mal im Programm (mit den Kunststoffrädchen Nadelventilen).

Ja schon komisch, wieso das Problem dabei nicht auftritt.


omega

Well-Known Member
Hi,

daß einstufige Druckminderer generell ein Problem bei sinkendem Flaschendruck haben, ist vielfach zu lesen, nicht nur auf Aquaristikseiten:
  • http://germany.gcegroup.com/de/ProduktauswahlHP: In einem einstufigen Druckminderer erhöht sich der Ausgangsdruck, wenn der Flaschendruck abfällt, da weniger Gasdruck auf den Ventilschaft ausgeübt wird. Folglich ist ständige Regelung des Einstellknopfes nötig um einen konstanten Ausgangsdruck zu erhalten... Ein zweistufiger Druckminderer funktioniert wie zwei in Reihe geschaltete einstufige Druckminderer. Die erste Stufe reduziert den Eingangsdruck auf einen voreingestellten Zwischendruck, typischerweise auf 20 bis 30 bar. Bei Betätigung des Einstellknopfes reduziert die zweite Stufe den Zwischendruck auf den gewünschten Ausgangsdruck. Wie bei einem einstufigen Druckminderer, steigt der Ausgangsdruck der ersten Stufe des zweistufigen Druckminderers an, wenn der Flaschendruck abnimmt. Jedoch regelt die zweite Stufe des 2-stufigen Druckminderers je nach Voreinstellung des Handrades immer auf den gewünschten Ausgangsdruck nach. Der Ausgangsdruck bleibt damit konstant, auch wenn der Flaschendruck während der Entleerung ständig sinkt. Die beim einstufigen Druckminderer erforderliche ständige Nachregulierung für konstanten Hinterdruck entfällt .
  • http://www.airliquide.at/loesungen/prod ... nderer.pdf, Seite 13
  • http://www.ambu.de/de/emergency_care/em ... D=PROD9271

@Tobias:
Ich hab's mal nachgerechnet: bei einer 3,42kg Flasche mit 4,56l Inhalt sind es 15% Füllstand, ab dem das CO2 gasförmig wird und der Flaschendruck abnimmt. Anderen Flaschengrößen sind zum selben Prozentsatz gefüllt, entsprechend sind es dort auch 15%. 15% von einem 3/4 Jahr, bis meine Flasche leer ist (soll aber nicht komplett entleert werden), macht also max. 41 Tage (eher weniger) ständig steigender Sekundärdruck und oftmaliges Gegenregeln. Das ist mir definitiv zu lang und aufwendig. Wenn Du einen weiteren zweistufigen Druckminderer mit Nadelventil auftreiben kannst, nehm' ich den sofort.

Grüße, Markus


Wuestenrose

Well-Known Member
Hallo,

was soll ich den sagen, außer: Ich hab' ihn schon :gdance: ...

Der ist auf jeden Fall sein Geld wert!

Viele Grüße
Robert
