LED-Beleuchtung - Kühlkörper und Halterung

Hallo zusammen,

können mir die LED-Experten helfen? Ich möchte ein kleines Würfelbecken (30x30x30cm³) mit einer 4fach CREE CP-G R5 plus entsprechender 4x60° Optik beleuchten:
http://www.led-tech.de/de/High-Power-LE ... 0_117.html

Zum Kühlen möchte ich einen möglichst schlanken Kühlkörper verwenden:
http://www.led-tech.de/de/High-Power-Zu ... 6_114.html

Leider gibt es für diese Kühlkörper anscheinend im Netz keine Angaben zum Wärmewiderstand. Hat einer von euch schon Erfahrungen mit solchen Kühlkörpern? Reicht dieser aus, um die LEDs auf ca. 30 Grad konstant zu kühlen?

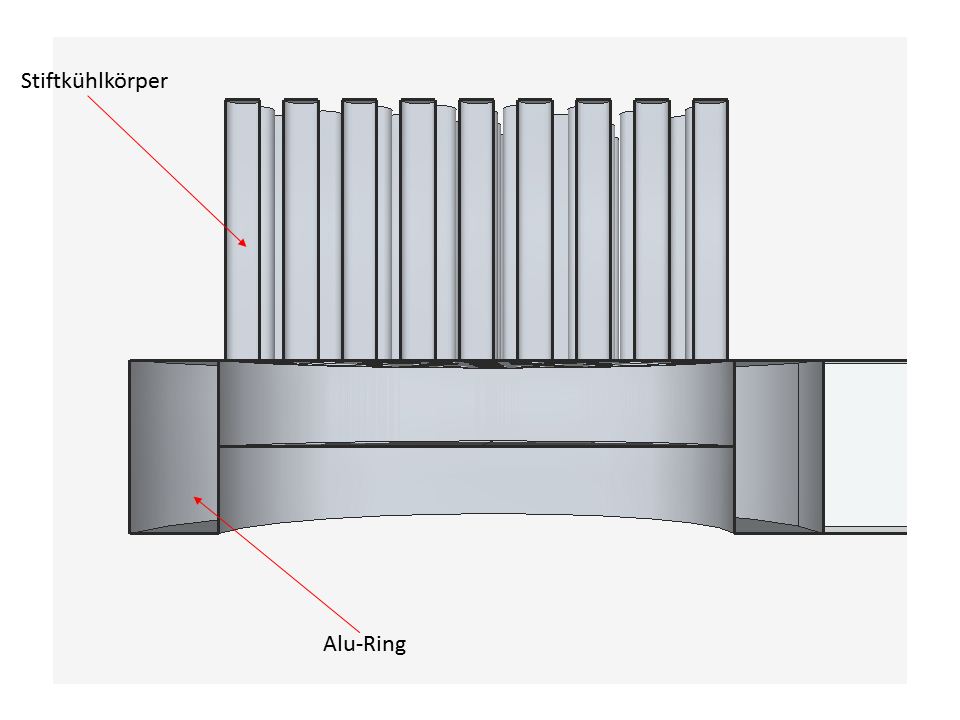

Um das LED-Paket dann an den Halter zu schrauben möchte ich das Paket in einen Aluring kleben. Kann man das machen ohne die Wirkung des Kühlkörpers zu beeinflussen? Skizze (Schnitt):


Anhänge

  • Skizze.jpg
    45,3 KB · Aufrufe: 1.156

Wuestenrose

Well-Known Member
Hallo,

magickalpe":2i72c3md schrieb:
Ich würde diesen Kühlkörper nicht verwenden. Warum? Wie man dem Diagramm Wärmewiderstand vs. Luftgeschwindigkeit aus der Galerievorschau entnimmt, ist sein Wärmewiderstand sehr stark von der Strömungsgeschwindigkeit abhängig. Er ist für forcierte Kühlung optimiert und ist in der Lage, mit Lüfterunterstützung ganz erhebliche Wärmemengen auf kleinem Raum wegzukühlen. Ohne Lüfterunterstützung dagegen behindern die engstehenden Stifte die natürliche Konvektion.

Ich würde eher sowas in der Art einsetzen, allerdings wären mir die angebotenen 10 mm Dicke für eine vierfach- XP-G zu wenig.

Viele Grüße
Robert

Hallo Robert,

[Ich würde diesen Kühlkörper nicht verwenden. Warum? Wie man dem Diagramm Wärmewiderstand vs. Luftgeschwindigkeit aus der Galerievorschau entnimmt, ist sein Wärmewiderstand sehr stark von der Strömungsgeschwindigkeit abhängig. Er ist für forcierte Kühlung optimiert und ist in der Lage, mit Lüfterunterstützung ganz erhebliche Wärmemengen auf kleinem Raum wegzukühlen. Ohne Lüfterunterstützung dagegen behindern die engstehenden Stifte die natürliche Konvektion./quote]

Klingt logisch!

Ich würde eher sowas in der Art einsetzen, allerdings wären mir die angebotenen 10 mm Dicke für eine vierfach- XP-G zu wenig.

Der ist mit 4W/K angegeben, also bei dem knappen 3,5W Wärmeleistung würde sich die LED-Einheit auf 14 Grad über Raumtemperatur erwärmen?! Wieso wären dir die 10mm zu wenig?


Biotoecus

Active Member
Hallo Korbinian,

eine 4-fach Cree XP-G R5 bei 700mA kommt mit etwa 9 Watt daher.
70% davon gehen als Wärme weg. Also runde 6,3W.
Ein Kühlkörpermit 4K/W erwärmt sich also um 4 x 6,3W Raumtemperatur. Also runde 25°C über Lufttemperatur.

Beste Grüße
Martin

Hallo Martin,

du hast recht, ich habe aber vergessen zu erwähnen, dass ich die LEDs mit 350mA betreiben möchte. Da sind laut Cree knapp 5W angegeben (Gesamtleistung).

Habt ihr eine Empfehlung für einen möglichst kompakten Kühlkörper? Wenn 10mm tendenziell zu flach sind, ist mehr Höhe kein Problem, wenn ich dafür von den riesigen 70mm Durchmesser wegkomme...


Wuestenrose

Well-Known Member
Hallo,

magickalpe":v3xbmfki schrieb:
Der ist mit 4W/K angegeben, also bei dem knappen 3,5W Wärmeleistung würde sich die LED-Einheit auf 14 Grad über Raumtemperatur erwärmen?! Wieso wären dir die 10mm zu wenig?
Weil, wie Martin bereits schrieb, vier XP-Gs bei 700 mA gute 6 Watt in Wärme umsetzen und sich aufgrund der Übergangswiderstände von Star-Platine und LED selbst sich eine einzelne XP-G des Viererverbandes zusätzlich noch auf rund 14 Grad über Kühlkörpertemperatur erwärmt. Im Hinblick auf Lebensdauer (d. h. Lichtstromerhalt) und Lichtausbeute gehe ich selbst nicht über 80 °C Sperrschichttemperatur hinaus.

Deshalb meine Einschränkung.

Viele Grüße
Robert


robat1

Member
Hallo Robert

Bei 27 Liter (ich glaub es soll mässig hell werden?) würden ja vermutlich 350mA reichen und die Lumen pro Watt wären dann auch deutlich höher.
Oder etwas untypisch mit 500mA bestromen, dann könnte doch auch schon ein weniger klobiger Kühlkörper ausreichen?

Robert
