größeres Aquarium...neue DIY LED

miccoe

Member
Guten Morgen,

Ich habe mich nun hoffentlich erfolgreich durch die Datenblätter gearbeitet. :wink:

10x CXB1512-0000-000F0BP265E (18V) in Reihe an einem HVGC-150-700B.

Ich hätte somit maximal bei 700mA ungefähr 16470Lumen (=1830Lumen*90%*10stk) . Das wäre bei Brutto 240L etwa 68Lumen/Liter und somit reichlich Reserve.
Betreiben würde ich die Lampe bei ~350-500mA.
Das wären dann 9150Lumen (38Lu/Li) bis 12810Lumen(53,3Lu/Li).

Die cob kann man doch auch ganz normal mittel Wärmeleitkleber befestigen oder?

Ok oder alternative Vorschläge?

Gruß Micha


miccoe

Member

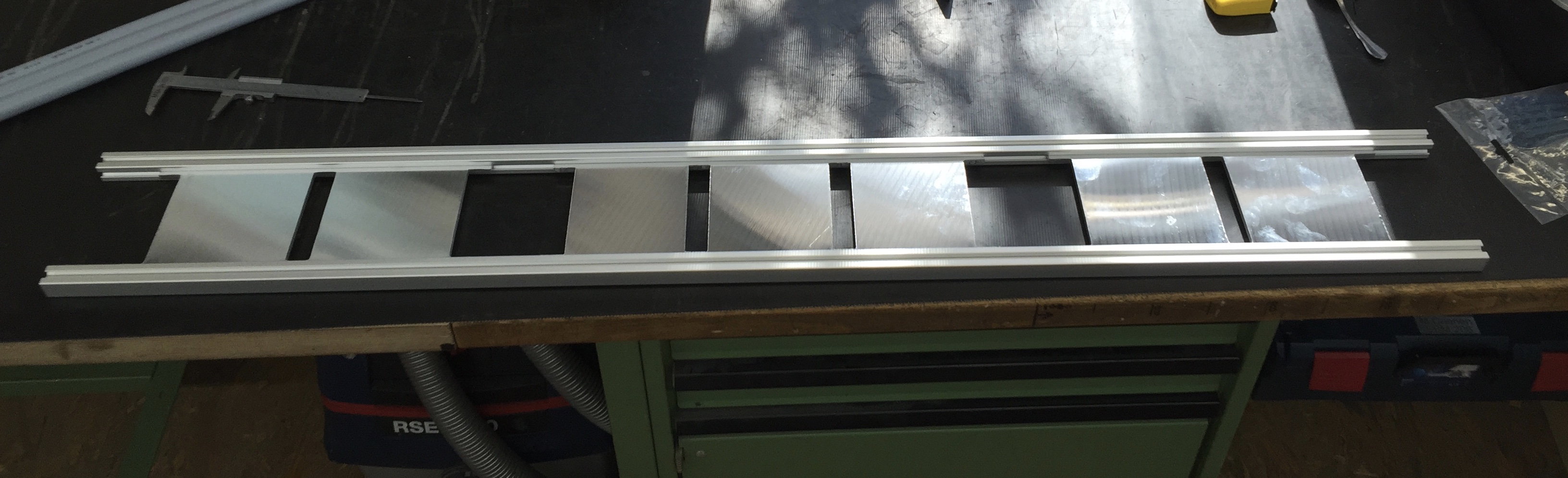

Der Bau hat begonnen...



Zwei 100mm breite Aussparungen sind für langsam drehende Lüfter und die restlichen Öffnungen zur Wärmeabfuhr.
In die Stirnseiten der Alu Profile habe ich schon M6 Gewinde geschnitten und die "Füße" zu befestigen. Die sollten morgen fertig werden.

insgesamt werden es 7 Led und zwar die CXB1512. Beim Netzteil habe ich mich für das HVGC-150-1050B entschieden.

Der Schaltschrank kommt auch voran und das Logo Programm ist fertig.

Sobald das Acrylglas kommt schneide ich die Deckelplatte mit unserem Laser.

grüß Micha


Anhänge

  • IMG_8169.jpg
    826 KB · Aufrufe: 334

Wuestenrose

Well-Known Member
Hallo...

miccoe":z1u7mj43 schrieb:
Beim Netzteil habe ich mich für das HVGC-150-1050B entschieden.
Die weiter oben angegebene CXB1512 darf zwar bis maximal 1200 mA bestromt werden, ihre Nenndaten erreicht sie aber bei 700 mA. Warum willst Du jetzt bis 1050 mA hochgehen?

Grüße
Robert


miccoe

Member
Hi Robert,

Ich will die LED nur mit 700mA betreiben(gedimmt via Logo). Das hvgc-150-700B leider nicht lieferbar gewesen, bzw es hätte einige Wochen gedauert.

Gruß Micha
