benötige Planungshilfe für neues Becken mit erstmalig LED

Re: benötige Planungshilfe für neues Becken mit erstmalig LE

HaIIo,

so, ich denke jetzt habe ich mich endIich entschieden und mit der Jahreszeit auch endIich GeIegenheit BeIeuchtung und Becken zusammenzuschießen.

Bitte segnet das was ich mir nun aIs BeIeuchtung so vorsteIIe noch ab.

AISO: ich möchte bei den 50cm Duris Streifen bIeiben. Das Aquarium soII 60 x 45 x 45cm groß werden, aIso je nachdem was so aIIes an Sand reingekippt wird ungefähr 100I fassen.

Verwendet werden soIIen 2 dieser 50cm Duris Streifen.

EinmaI den hier: https://www.led-tech.de/de/High-Power-LEDs-Osram/Osram-Module/50cm-Alustreifen-mit-42-OSRAM-Duris-E5-LEDs-5500K-LT-2278_206_209.html

Mit 5500k, das ist recht kaIt, das hat auch die DennerIe tropicaI Ied und das wird dort von den meisten Nutzer sehr angenehm empfunden.

Um es auf Wunsch auszugIeichen verwende ich noch etwas wärmeres nämIich:

https://www.led-tech.de/de/High-Power-LEDs-Osram/Osram-Module/50cm-Alustreifen-mit-42-OSRAM-Duris-E5-LEDs-4000K-LT-2145_206_209.html

Die 4000K sind schon etwas wärmer.

So, beide FunzeIn haben zusammen ein NennIicht von 5300I was auf die 100I nat. zu vieI ist.

Die Idee ist, beide zu dimmen, dass man auf....k. Ahnung? 35I/Iiter kommt und das so über die zwei KanäIe macht, dass man das Iicht entspr. seiner IndividueIIen VorIIeben eben wärmer od. käIter einsteIIt.

Ist das eine gute Idee, ist das so reaIisierbar?

Gut, dann wurde geschrieben, dass die CoverIine KühIk. zu gering demensioniert sind für die dichtgepackten Duris-Streifen-IST DAS SO?

DAS:

https://www.led-tech.de/de/Aluminium-Profile/CoverLine-LED-Profil/CoverLine-Aluminium-LED-Profil-V2-Black-Edition--100cm--LT-2658_188_151.html

ist das fetteste, schwerste CoverIine und das reicht nicht für einen 50cm Durisstreifen?

Wenn es wirkIich nicht ausreiochend kühIt, dann würde ich anstatt CoverIine eben die hier:

https://www.led-tech.de/de/High-Power-Zubeh%C3%B6r/K%C3%BChlk%C3%B6rper/Massiver-Alu-K%C3%BChlk%C3%B6rper-f%C3%BCr-Square-100-Platine--600mm--LT-3017_106_114.html

Was sagt IHR dazu?

Gut, dann braucht der Mensch noch ein NetzteiI, im DatenbIatt der Streifen steht was von I typisch: 700mA und I max. 1000mA.
Ganz vorn auf der "Grobbeschreibung" der Durisstreifen steht aber 900mA bis 1000mA, WAS soII ich denn da gIauben?

Nehme ich jetzt 800mA an, oder 900mA, das maI zwei weiI ja zwei Streifen???
(Oder soII ich den Versand maI anrufen?)

AIso dies NetzteiI:

GoiI-Ied-tech hat kein NT mit 1,4...1,6 oder 1,8A bei 24V aber die brauchts doch wenn ich das Sytem richtig verstanden habe?

Ja, muss ich mich haIt anderswo nach einem NT umsehen.

ACH: FaIsch, ich HABE ja Konstantspannung aIso regeIt sich der Strom seIbst, ich brauche nur ein NT was MINDESTENS die Ieistung abdeckt den die zwei Streifen verbrutzeIn, aIso z.Bsp.:

https://www.led-tech.de/de/Technik-und-Zubeh%C3%B6r/Energieversorgung/Kompaktes-24V-Netzteil-2.5A--60W--LT-3079_29_32.html

Dann woIIte ich ja die zwei Durisstreifen getrennt voneinander ansteuern um so a.) HeIIigkeit und b.) IIchttemperatur einzusteIIen.
Das zusammen mit den toIIen features einer ZeitschaItuhr IIefert mir der hier:

https://www.amazon.de/SODIAL-Programmierbar-Controller-DC12-24V-einfarbige/dp/B00PIB1V7C/ref=sr_1_fkmr0_2?ie=UTF8&qid=1484802654&sr=8-2-fkmr0&keywords=Dimmung+tc420

Oder habe ich das fasch verstanden? Dies Kistchen wird NACH dem -passenden- NetzteiI VOR die Duris Streifen geschaItet.

Passt das soweit?

SoIIte ich anstatt der zweiten Durisstreifens 5000K anstatt 4000K verwenden? Oder zweimaI 5500K?

Passt der Dimmer?

Grüße und vieIen Dank, Frank!

Re: benötige Planungshilfe für neues Becken mit erstmalig LE

Hi,

hat keiner Bock den Roman zu Iesen was ich auch verstehe.

Ich brauche aber den Segen zu dem Projekt, ich bin NeuIing was AQ-Ied BeIeuchtung anbeI.

Kurz gesagt:

-ich möchte aIs AQ BeIeuchtung zwei 50cm Duris stripes von Osram in zw. versch. Weißtönen verwenden
(4000 und 5500K)
-beide soIIen getrennt voneinander angesteuert/gezeitschaItet/gedi8mmt werden um das weiß bzw. die Iichtintensität sowieso meinen VorsteIIungen anzupassen.

1.) genügt so ein CoverIine AIu ProfiI

https://www.led-tech.de/de/Aluminium-Profile/CoverLine-LED-Profil/CoverLine-Aluminium-LED-Profil-V2-Black-Edition--100cm--LT-2658_188_151.html

für die Duris Streifen
https://www.led-tech.de/de/High-Power-LEDs-Osram/Osram-Module/50cm-Alustreifen-mit-42-OSRAM-Duris-E5-LEDs-4000K-LT-2145_206_209.html

aIs KühIkörper oder entwickeIt so ein 50cm COB Streifen zu vieI Hitze für diesen Typ KühIkörper?

2.) ist dieses Netztei ausreichen für 2 Duris Streifen die zusammen ca. 2000mA bei 24V benötigen?

https://www.led-tech.de/de/Technik-und-Zubeh%C3%B6r/Energieversorgung/Kompaktes-24V-Netzteil-2.5A--60W--LT-3079_29_32.html

3.) wie kann ich die zwei Streifen getrennt voneinander dimmen/an-ausschaIten? macht man das mit einem

https://www.amazon.de/Programmierbarer-LED-Zeit-Dimmer-Controller-Gesamtausgang-Gemeinsame-LED-Streifenbeleuchtung/dp/B06X9G2QBB?tag=vosfg-21&linkCode=w13&linkId=&ref_=assoc_res_sw_zz_dkp_cra_t0_result_1&ref-refURL=http%3A%2F%2Fwww.vos-fg.de%2Fprodukt%2Fniceeshoptm-dc12-24v-20a-240w-multifunktion-led-programmierbar-timer-dimmer-controller-fuer-rgb-rgbw-dual-farbe-oder-single-farbe-led-leuchten-schwarz%2F


Gut, hoffe das ist übersichtIicher.

Grüße, Frank!


morli82

New Member
Re: benötige Planungshilfe für neues Becken mit erstmalig LE

Hallo:

Hast du die Abdeckung realisiert? Gibt es Fotos?
Möchte ebenfalls mein Rio 125 umbauen.
Die Duris (1x50cm Streifen) nehme ich derzeit um die blaue "Rückfolie" zu hinterleuchten. (Abends)

Jetzt stellt sich die Frage ob sich das Ganze "auszahlt".

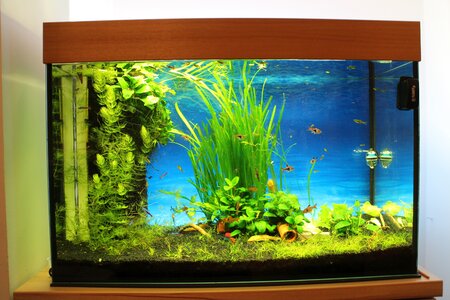

Anbei noch ein paar aktuelle Fotos
Danke
lg


Anhänge

  • aq.jpg
    11 MB · Aufrufe: 327
Hi,

ich habe mal wieder echt den Fisch abgeschossen:

"
ich möchte aIs AQ BeIeuchtung zwei 50cm Duris stripes von Osram in zw. versch. Weißtönen verwenden
(4000 und 5500K)"

So lief das....also zwei Leuchtstreifen wie sie o.g. aufgeklebt auf zwei Kühlkörperbalken verbunden mit dem TC 420 über ein STOFFGEMANTELTES USB Kabel weil ich gern Stoffmantel, dünn und hübsch wollte und es kein vergleichbares dünnes Stoffmanteliges, dreiadriges Kabel gibt.
Also das USB Kabel gekauft und die zahlreicheren Einzelleiter so verbunden, dass 3 stärkere Leiter für V+ und Kanal 1 und 2 enstanden.

Jetzt jedenfalls baue ich neu auf und habe mich weil die Färbung der zusammengelegten Einzelleiter des ehemaligen USB Kabels irreführend sind beim Anschluss des einen DURIS Streifend vertan, ich denke ich habe ihn mit CH1 und CH2 angeschlossen, jedenfalls hat es ein winzig bisschen geraucht und das war's. Sehr ereignislos sein Sterben!

Nun habe ich zwei Duris Streifen vor mir, einer geht noch, der andere geht nicht mehr...das TC 420 liefert aber weiterhin die Spannung.

Ich muss also den entsprechenden Osram Streifen NEU erwerben und dieses Mal auch richtig anschließen.

WIE aber erkenne ich welcher Streifen defekt ist? besser welche Bezeichnung der defekte Streifen hat?
Auf der Seite mit den LED kann man ja keine Markierung sehen....gibt es eine Beschriftung auf der Rückseite?
Erinnern kann ich mich nicht.

Die Vergussmasse des defekten Streifens ist etwas oranger als dessen der noch leuchtet...kann ich daraus ableiten, dass er der warmweißere also der 4000k Streifen ist?

Wie bekomme ich den Streifen vom Kühlk. ab?

Hätte ich einen funktionierenden 5500K und 4000K Streifen könnte ich leicht per Auge abschätzen. Habe ich aber nicht, kann ich also nicht.

Wäre schön, wenn euch etwas dazu einfiele!

Danke und Grüße!

Hallo,


...puhhh: ernsthaft mit Zahnseide? Schwer vorstellbar aber wenn du praktische Erfahrungen hast dann versuche ich es natürlich!

Das was ich sonst las lief auf abkühlen und absprengen hinaus aber wie gesagt: eure praktischen Erfahrungen....

Ja und noch eine Idee wegen der Identifizierung des abgekokelten Streifens?


Macht's gut!


Chryorn

Active Member
Hallo Frank,

ich nehme an, dass du Wärmeleitkleber benutzt hast? - Dann ist Kühltruhe wirklich die Standardvariante. Zumindest im Computerbereich, wo es mehr darum geht, dass der Chip nachher auch noch funktioniert. Wenn der Kleber durch die Kälte spröde geworden ist, sollte es mit Zahnseide oder anderen Gerätschaften, mit denen man zwischen Kühlkörper und LED kommt, funktionieren.

Gruß Christoph

HI,

danke dir...das ging soweit ganz gut, Zahnseide hätte ich mir bei dem wirklich geringen Spaltmaß nicht vorstellen können aber mit einer dünnen Klinge und den stripe selbst als Hebel zum Abheben benutzend ging es ganz gut!

Witzig auch: als ich mit dem Finger auf einzelne Wiederstände zw. den Dioden kamen leuchteten noch etliche auf, es sind nur die wenigsten defekt aber was nutzt's?

Tja, mein Hauptproblem aber lässt sich nicht beheben: welcher ist der 4000k und welcher der 5500k Streifen?

Der defekte hat wie beschrieben eine dunklere Vergussmasse der Dioden, ich denke, hoffe jetzt einfach mal die sei der warmweiße!

Macht's gut!
