Was mache ich falsch bei der Paralell Schaltung?

Hallo,

ich hänge jetzt schon seit heute nachmittag an meiner LED beleuchtung. Mir wurde gesagt dass ich eine Paralell Schaltung machen muss ,also habe ich dass auch gemacht.

Doch leider bekomme ich nur 2 Lampen zum Leuchten und nach der dritten geht nichts mehr. Was mache ich da Falsch?

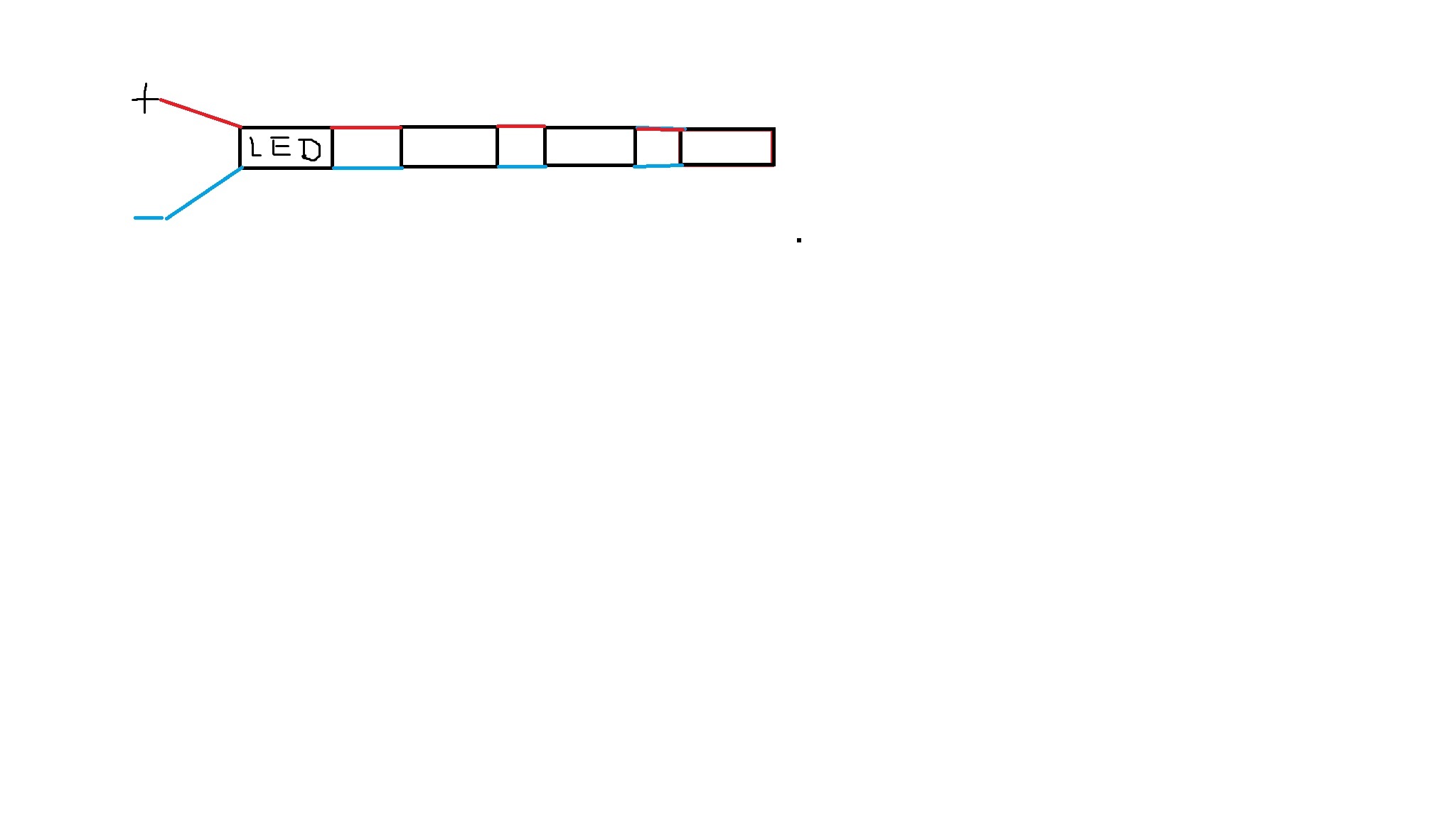

Hier mal ein Bild wie ich es mache:


Wäre euch um Hilfe dankbar


Anhänge

  • LED Paralell.jpg
    LED Paralell.jpg
    52,4 KB · Aufrufe: 469

J2K

Member
Nabend,

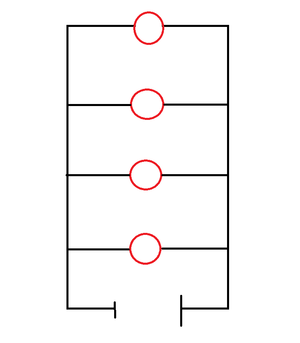

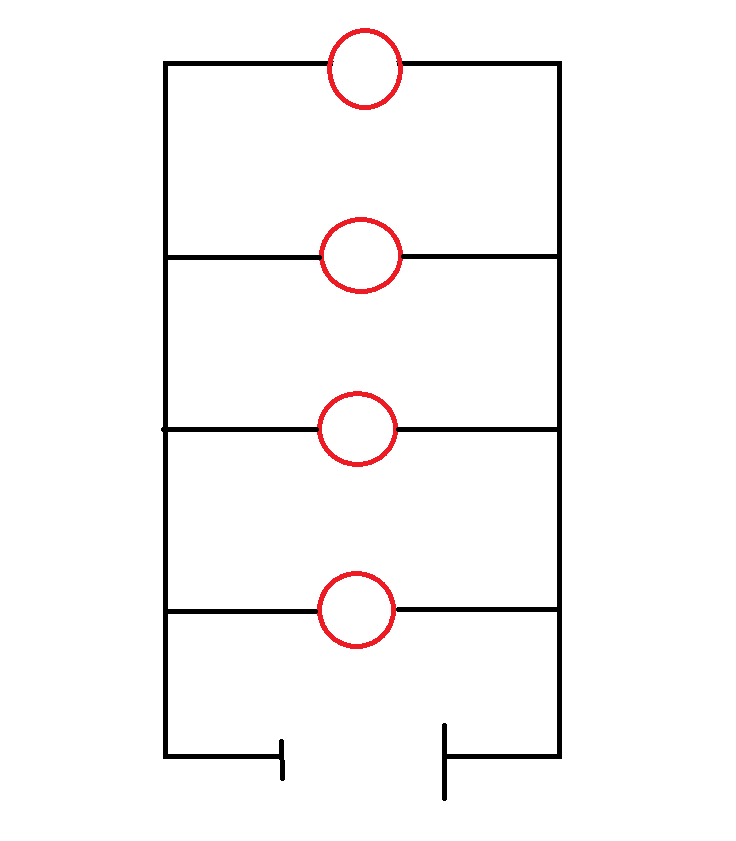

wenn du es genau so gelötet hast wie auf dem Bild, ist Nr. 3 kaputt oder hat keinen richtigen Kontakt. Verbinde einfach mal die Leitungen vom Netzteil mit der letzten LED in der Reihe und dann trennst du die Hauptleitung auf und lötest Verbindungsleitungen zu den anderen LEDs ein.

Darf ich nebenbei mal fragen warum parallel und nicht in Reihe geschaltet werden soll?


Anhänge

  • Parallelschaltung.png
    19,5 KB · Aufrufe: 475
Hallo,

okay dann muss ich jetzt jede einzelne LED Testen. Wenn diese Kaputt wäre ,wieso leuchten dann die 2 nicht mehr? Die haben ja vorher auch geleuchtet.

Paralell, weil es sich um die LED Module Seoul handelt. So wurde es mir gesagt. Reihe wäre ja einfacher :)

Ich teste mal alle LED durch und hoffe dass ich bis dahin weiter gekommen bin. Aber wie ich vorgehe ist dass richtig oder?


Wuestenrose

Well-Known Member
Hallo...

Ein Link auf die verwendeten LED-Module wäre ganz nützlich zur Hilfestellung.


Grüße
Robert


Wuestenrose

Well-Known Member
Hallo...

Danke für den Link. Ich wollte nur sichergehen, daß die von Dir eingesetzten Module tatsächlich parallel verbunden werden.

Wenn eines der Module nicht leuchtet, dann hast Du es entweder fasch herum angeschlossen oder es liegt ein schlechter Kontakt vor.

Grüße
Robert


Iribaar

New Member
Hallo,

öhm, dein Bild ist eine Reihenschaltung und Yendriks eine Parallelschaltung, oder seh ich da so spät was falsch? :sceptic:

Gruss Florian


MajorMadness

Active Member
Du siehst falsch. :lol: die module haben auf beiden seiten +- und eingebaute KSQ onboard. Daher wird + nur an den led zur anderen Seite durch geschleift. Das Bild im ersten post ist richtig.
Ich würde auch nochmal nen einzeltest machen und dann weiter sehen.
