Düngerpumpeneinheit die II.

[kwusz]

Hallo zusammen,
nach meiner 1. Düngepumpeneinheit welche kurze Zeit mit Zeitschaltuhren lief und dann mit meiner Logo! Steuerung verbunden wurde wollte ich diese nun auf 6 Pumpen erweitern und gleichzeitig die ganze Sache bissel Formschöner "Verpacken".

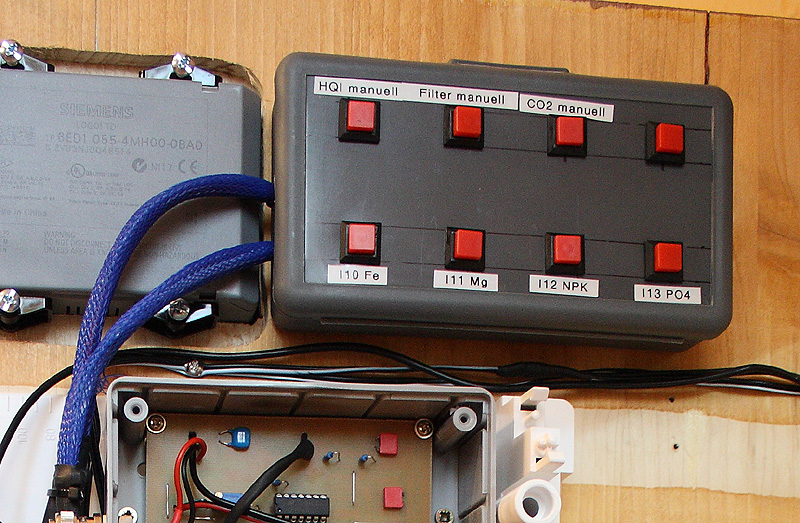

Als erstes habe ich mich um den Schaltkasten für die manuelle Düngung gekümmert. Dieser bestand bis jetzt aus einer Plastebox in welcher ein Leitwertmessgerät verpackt war und sich ideal eignete da die Größe für meinen Unterschrank perfekt war. Leider war diese Box aber doch sehr schwabbelig und der Verschluss hielt auch nicht immer das was er sollte.

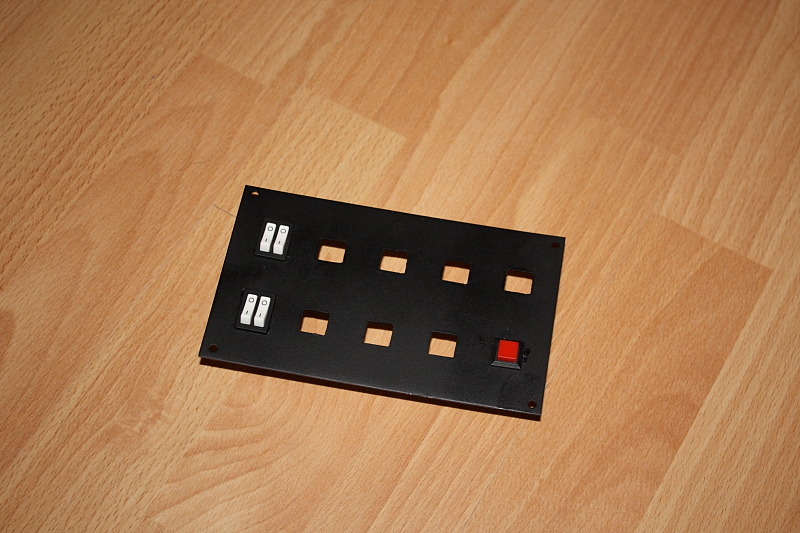

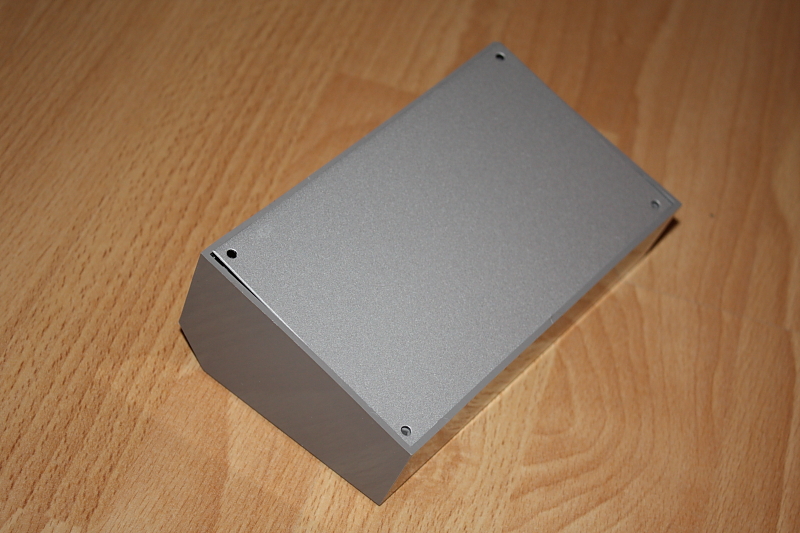

Somit suchte ich bei den diversen Elektronikanbietern und wurde beim großen "C" fündig. Die Wahl viel auf eine Pultgehäuse aus Kunststoff und einem Aludeckel. In den Deckel habe ich meine vorhanden Taster und zwei weitere Doppelwippenschalter eingebaut.



Auf die zwei Wippenschalter habe ich nun die manuellen Funktionen für Licht, Filter und CO2 Magnetventil gelegt. Das war vorher über die Taster geschalten, hatte aber den Nachteil das immer wenn ich das Logoprogramm neu aufgespielt hatte, ich diese Sachen wieder neu schalten musste.

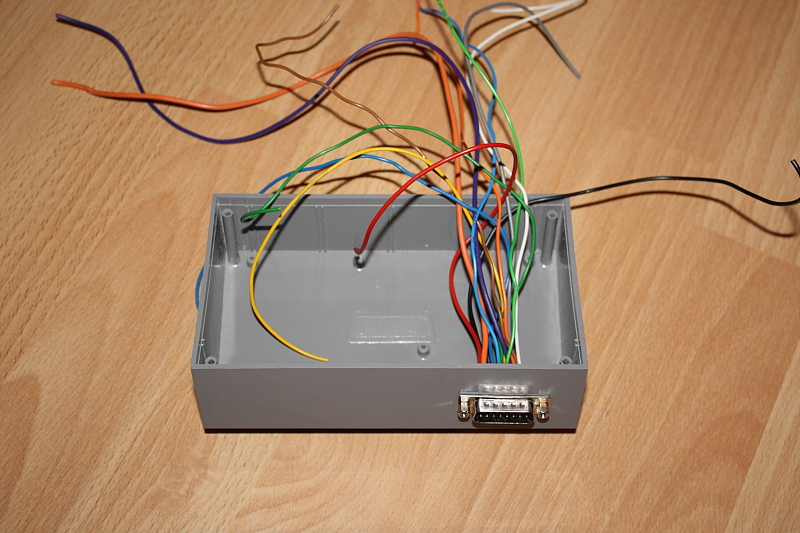

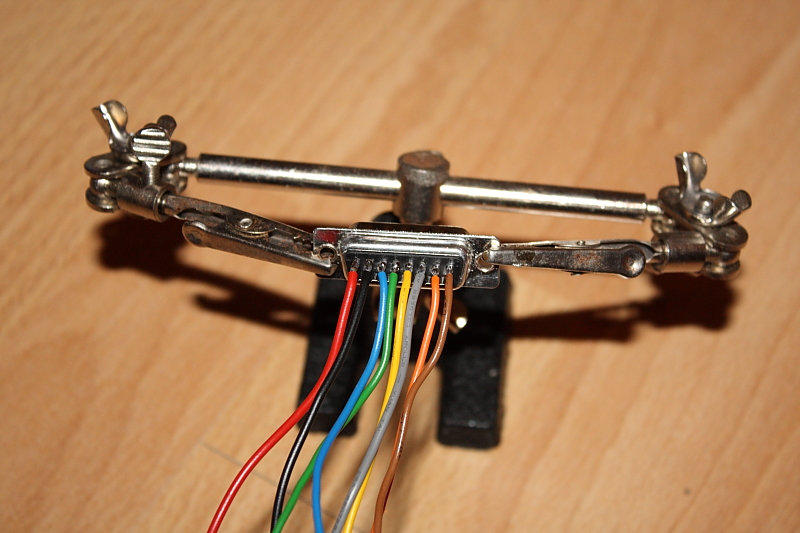

Weiter ging es mit der Verkabelung. Auch hier sollte es eine Verbesserung geben und so habe ich mir diesmal eine 15pol. D-Sub Steckereinheit besorgt und diese in die Box eingebaut, alle Kabelfarben die ich finden konnte zusammengesucht und losgelötet.

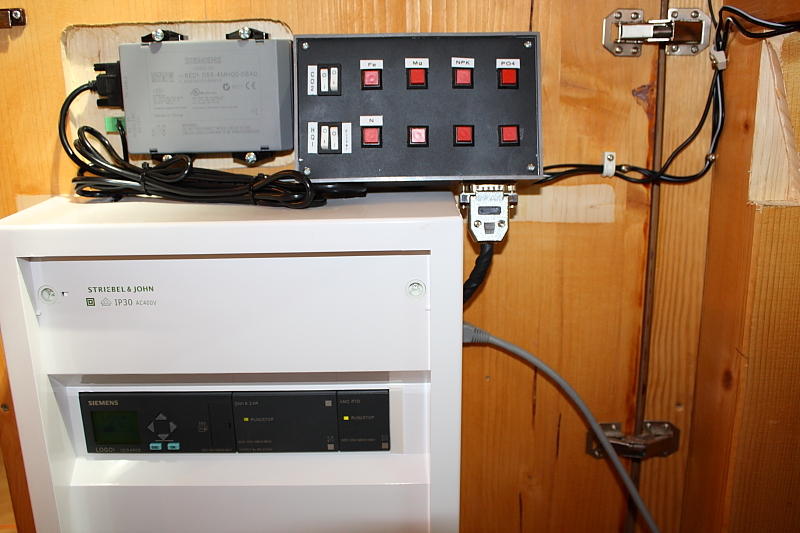

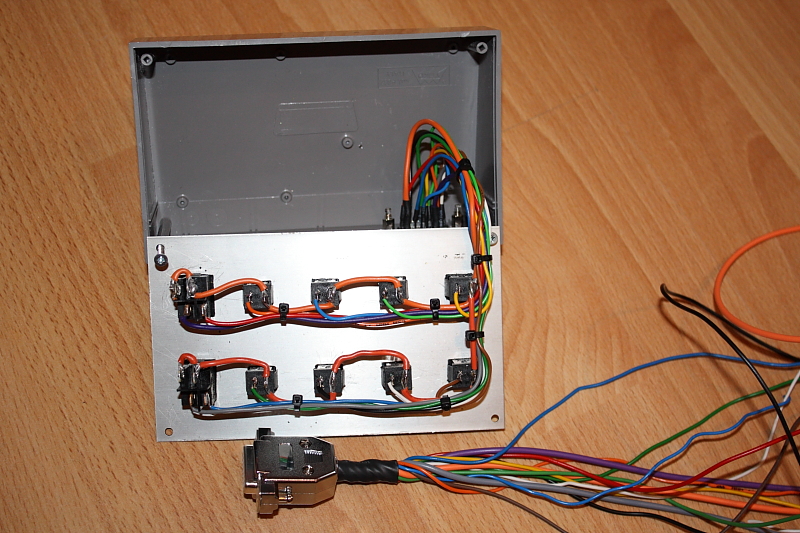

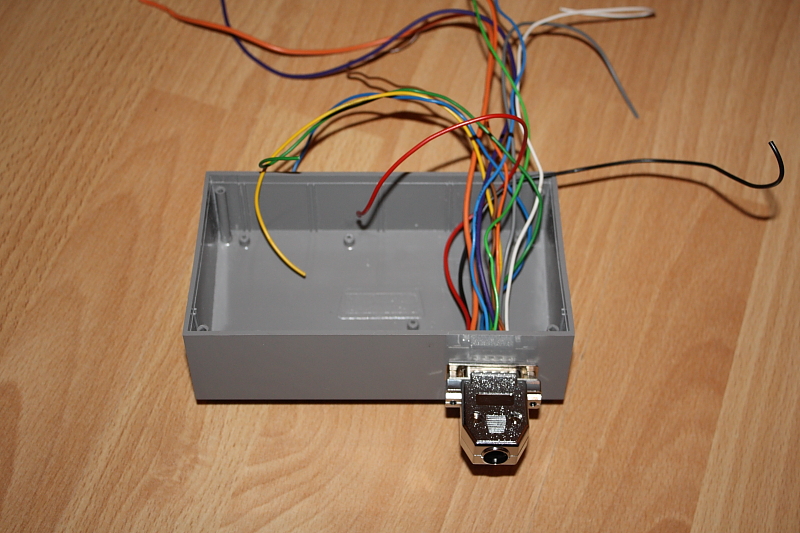

... und hier nun der fertig verlötete und angebaute Schaltkasten.



D-Sub Stecker, Buchse und dieses silberne D-Subgehäuse gibt es auch bei C...

Das war der Schaltkasten, nun kommen wir zur Pumpeneinheit.
Da ich diese ja erweitern wollte habe ich mir noch zwei weitere Pumpen bestellt, wo es diese gibt ist ja denke ich bekannt, wenn nicht einfach mal die diversen Threads zu diesem Thema durchsuchen.
Meine 1. Version (siehe Link oben) war ja eigentlich gedacht die Dünger mittels Steckerzeitschaltuhren zu dosieren und somit viel die ganze Einheit auch bissel größer aus. Dies sollte nun geändert werden und ich besorgte mir auf dem Baumark 13er MDF welches ich nach meinen Bedürfnissen auch gleich zuschneiden lies. Das ganze kam mich sagenhafte 1,35 EUR inkl. Materiel :shock: .

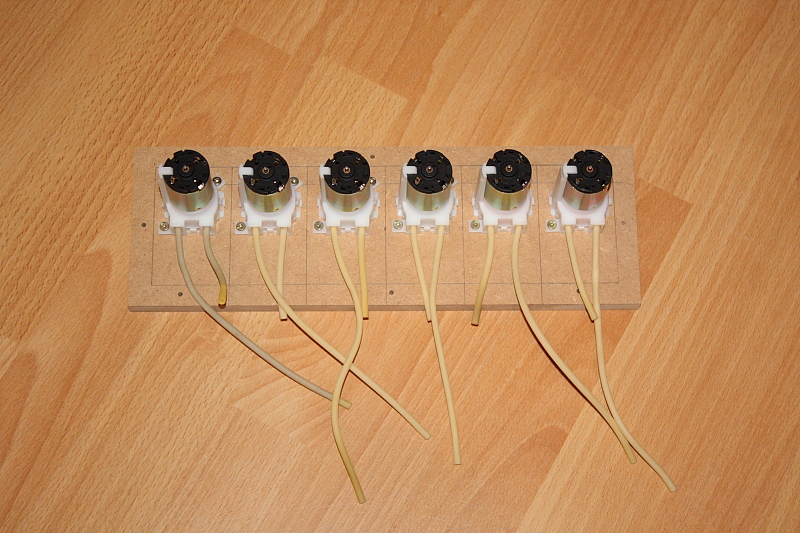

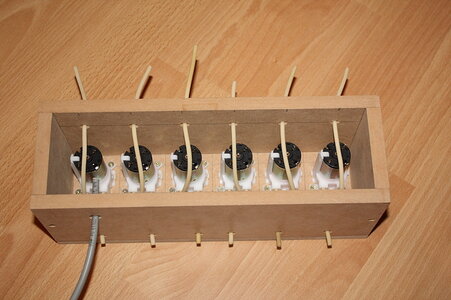

Zuerst die Pumpen drauf und die Seitenwände dran ...



... so jetzt darf ich keine Bilder mehr anhängen
... nu da geht’s unten weiter



[kwusz]

... hier isser wieder

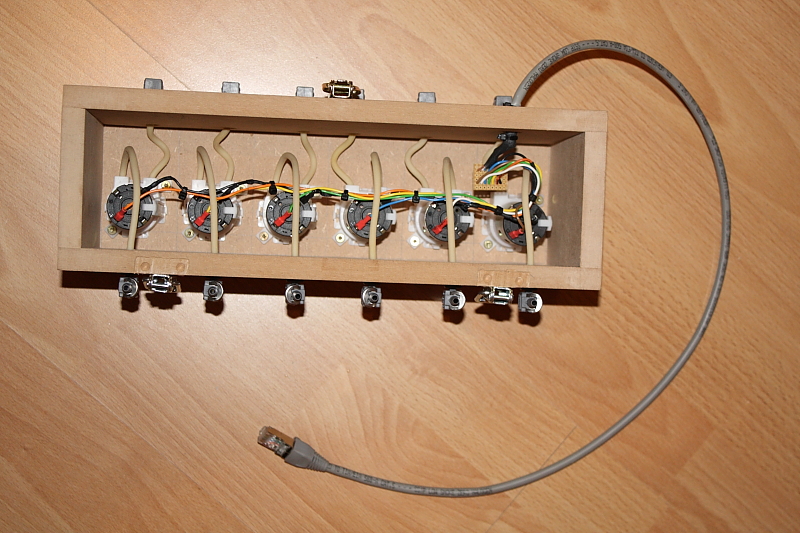

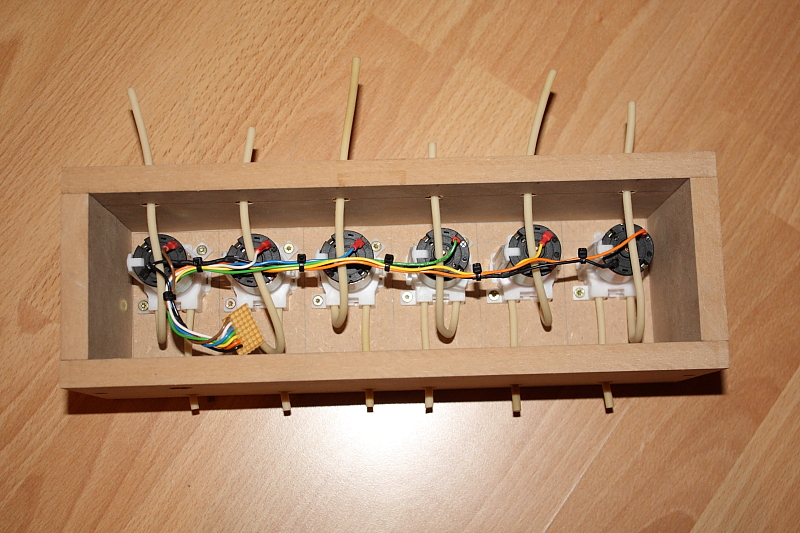

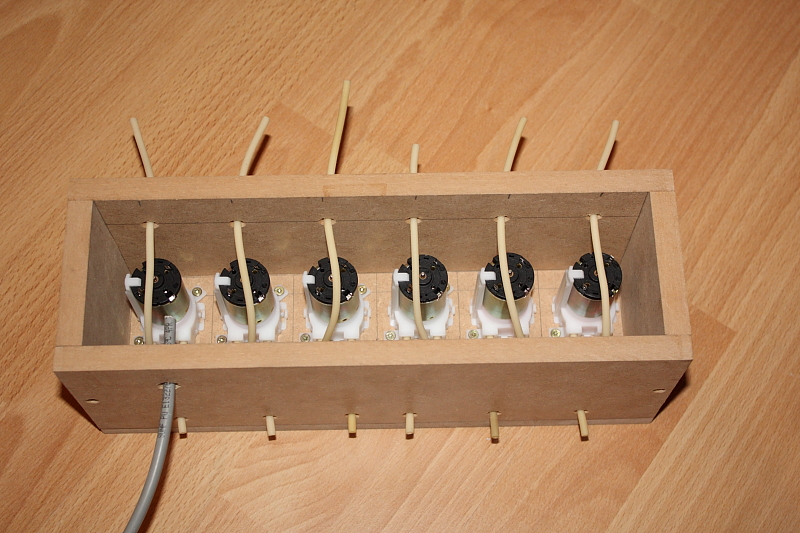

Die Pumpen sind verkabelt

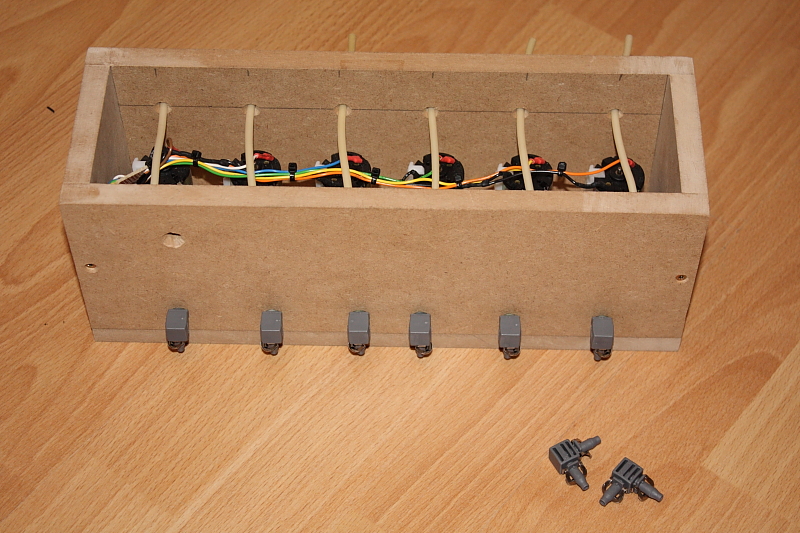

Wie schon bei der Vorgängerversion bieten sich auch hier die kleinen Gardenawinkel sehr gut an um die Pumpen mit den Düngerflaschen und dem Auslauf am Becken zu verbinden

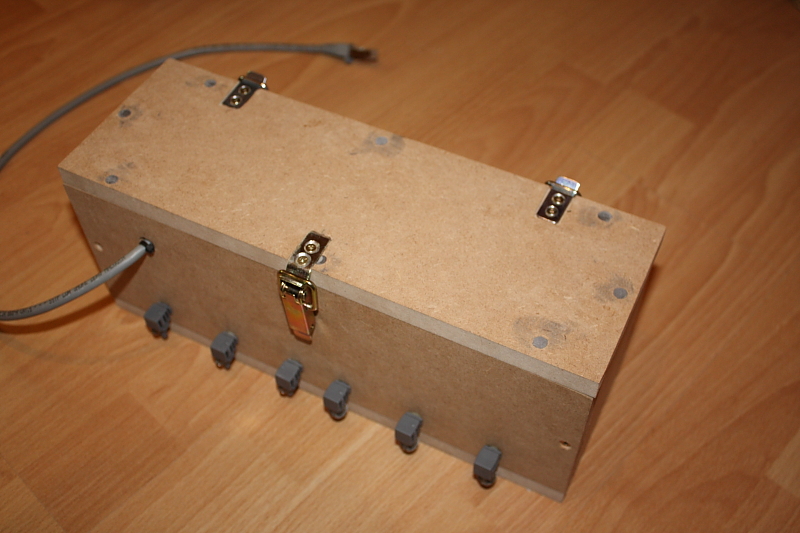

Erst wollte ich die Box komplett zu schrauben (daher die Löscher im Deckel) aber dann dachte ich, wäre schon gut wenn man im Notfall doch mal schnell rein käme. So habe ich die Box mit einem Kistenverschluss und zwei Scharnieren versehn, leider ging das auch nicht mit den Scharnieren da ich nicht genügend Platz zum kippen der Box hatte und so habe ich das nun mit drei der Kistenverschlüsse gemacht.

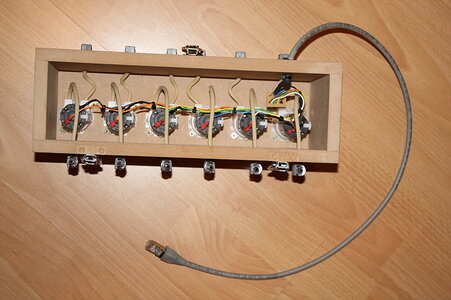

Die Verbindung zur Logo habe ich wieder mit einem ausgedienten Netzwerkkabel realisiert.

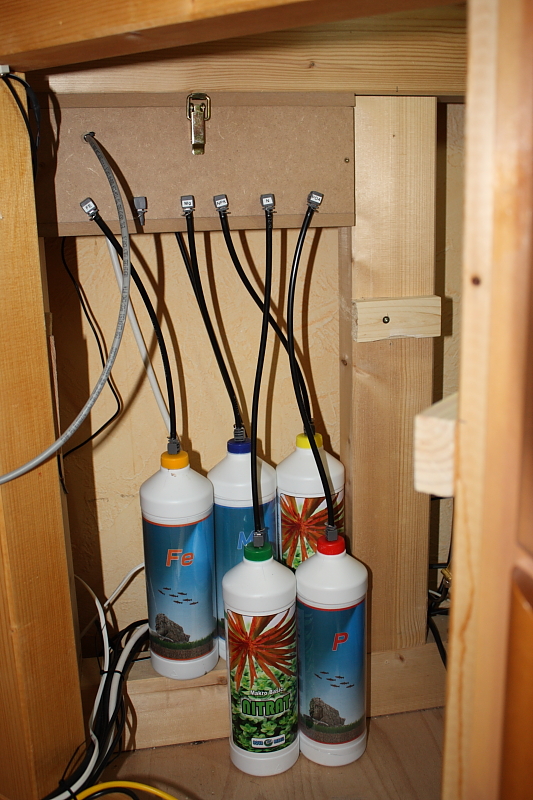

... und hier nun die Box im Unterschrank des Beckens



So das war’s, ich werde mir nun noch ne Halterung für die Flaschen ausdenken
